DM 1000 Версия 2 — Руководство пользователя
Установка боковых панелей SP1000
307
Приложение
Установка боковых панелей SP1000

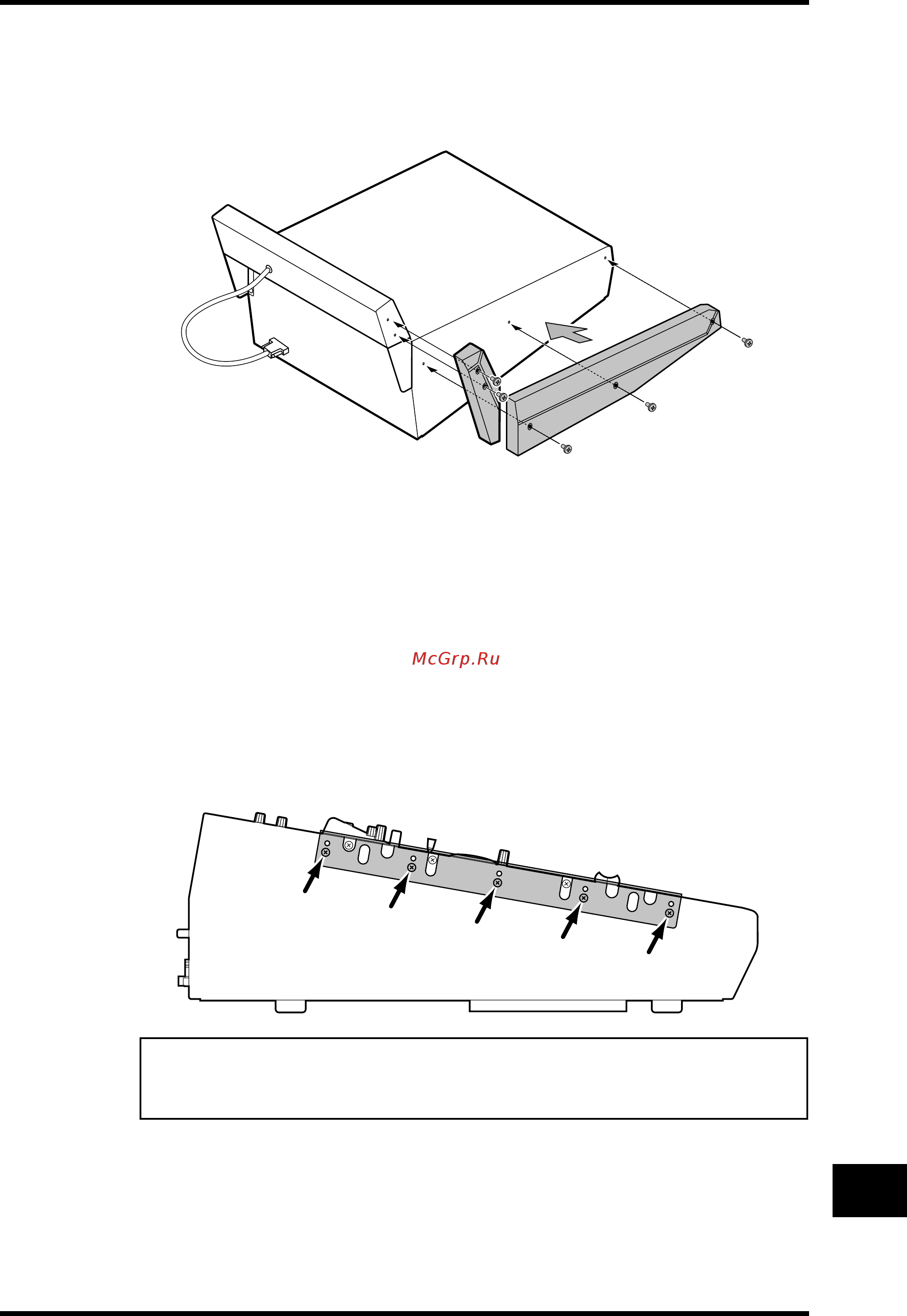

На рисунке ниже показано, как прикрепить левую боковую панель DM1000.
Прикрепите правую боковую панель таким же образом.
Монтаж DM1000 в стойку с использованием
монтажного набора RK1
Вы можете смонтировать DM1000 в стойку, используя монтажный набор RK1
(приобретается отдельно).
1. Снимите боковые панели, если они установлены.
2. Держите одну из скоб сбоку DM1000, так чтобы петля скобы выступала
сбоку, и выровняйте пять отверстий на скобе с отверстиями сбоку
DM1000, как показано на рисунке ниже.
3. Прикрутите скобу пятью винтами, входящими в комплект RK1.
4. Таким же образом прикрутите другую скобу с другой стороны MB1000.
Внимание: Не устанавливайте DM1000 и MB1000 в стойку, соединенными
вместе в один блок. Устанавливайте их по отдельности, используя соответ-
ствующие скобы.
