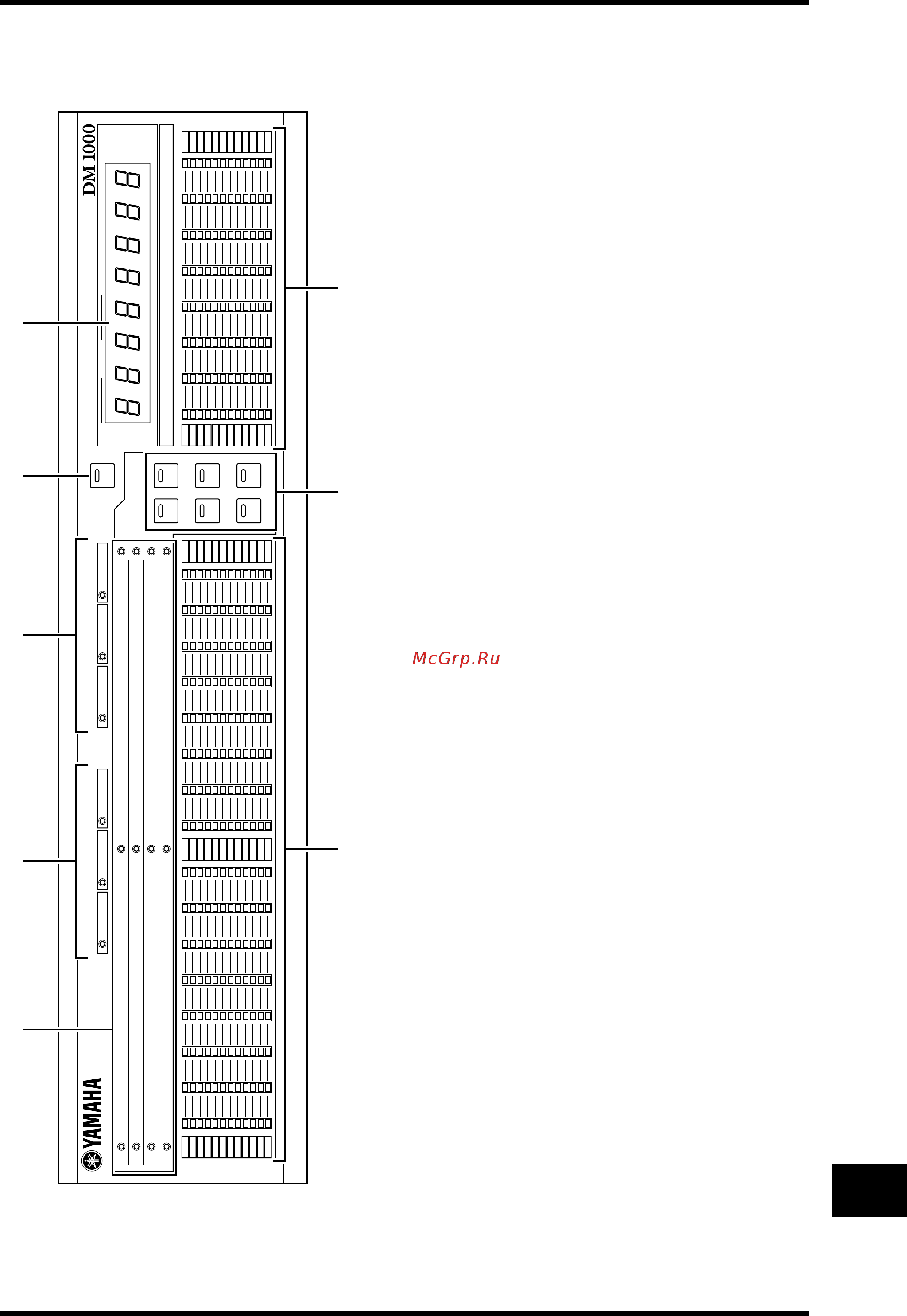

Мостовой измеритель пиков MB1000
305
Приложение
Индикаторы каналов
Эти индикаторы сообщают о том, какие каналы из-
меряются в данный момент: входные каналы 1-16,
17-32, 33-48, выходы Aux 1-8, выходы шин 1–8.
Индикаторы INPUT METERING POSITION
Эти индикаторы показывают текущую позицию
измерения, определенную для входных каналов.
Индикаторы OUTPUT METERING POSITION
Эти индикаторы показывают текущую позицию
измерения, определенную для выходных каналов.
Кнопка PEAK HOLD
Данная кнопка предназначена для включения и
выключения режима фиксации пиков Peak Hold.
Когда режим Peak Hold включен, индикатор
кнопки подсвечивается. Она работает синхрон-
но с кнопкой PEAK HOLD на странице измере-
ний Meter.
Указатель TIMECODE
На этот счетчик выводятся текущие показания
отсчета времени или величина тактового сигнала
MIDI, который получает или генерирует DM1000.
Кнопки F[1-16] / [17-32] / [33-48] / [REMOTE 1] /
[REMOTE 2] / [MASTER]
Эти кнопки служат для выбора слоев измерите-
лей каналов, отображаемых на измерительном
мосте. Индикатор кнопки выбранного слоя
светится.
Если Вы включите флажок Meter Follow Layer
на странице Setup | Prefer1 (см. стр. 266), выбор
слоев измерительного моста будет соответство-
вать выбору слоев DM1000.
Указатели уровня
На эти 12-сегментные светодиодные дисплеи
счетчиков выводятся уровни сигналов каждого
из каналов выбранного в данный момент слоя.
Указатели уровня шин
На эти 12-сегментные светодиодные дисплеи
выводятся уровни сигналов выходов шин 1–8.
Органы управления мостового измерителя
