Память Scene (сцен)
Сортировка сцен
Сортировка сцен
Сцены можно сортировать в ячейках памяти сцен.

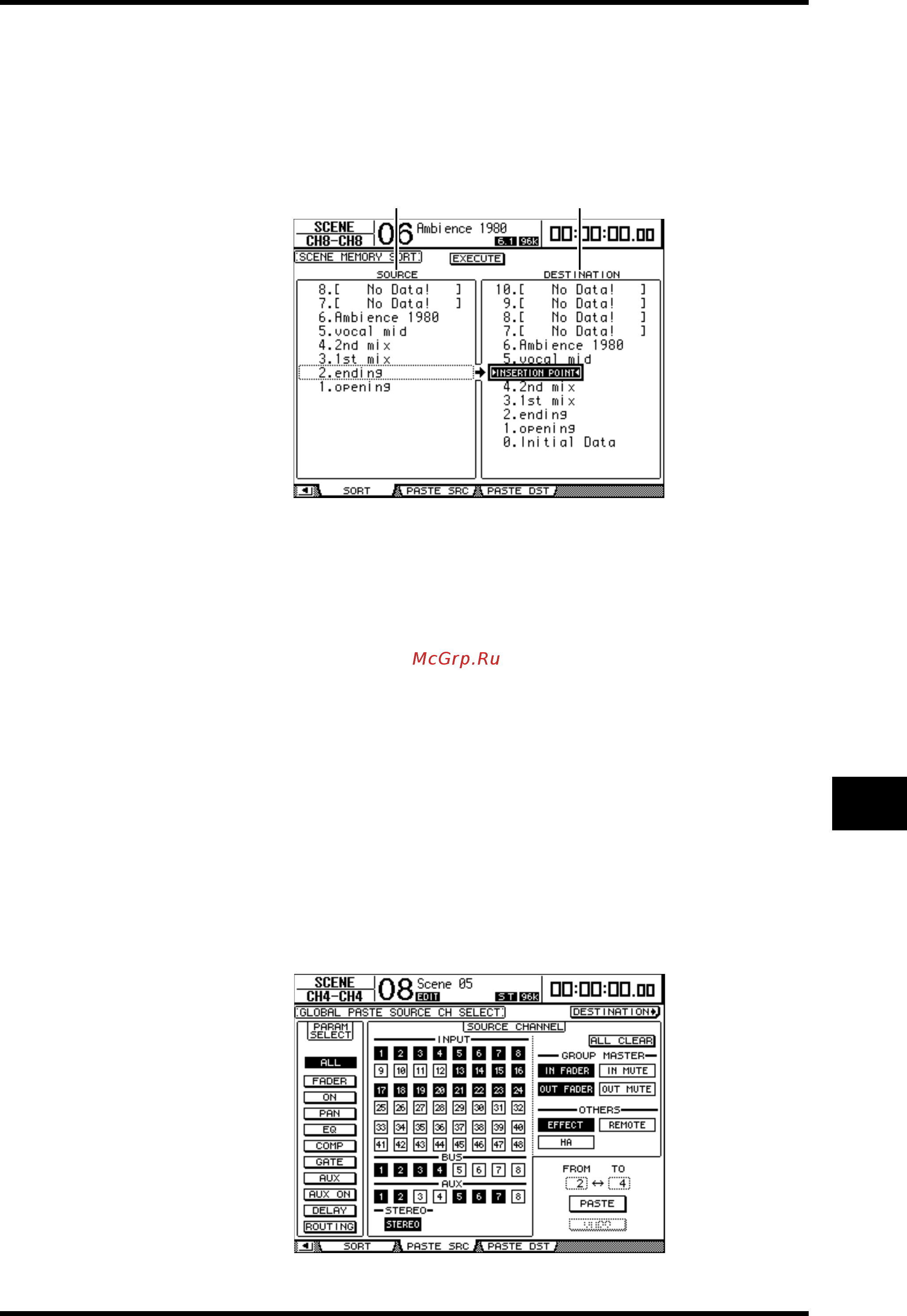

1 Нажмите кнопку DISPLAY ACCESS [SCENE] несколько раз, пока не
появится страница Scene | Sort (сцена | Сортировка).
2 Переведите курсор на список SOURCE (источник) () в левом столбце и
прокрутите ручку установки параметров или нажмите кнопки [INC]/
[DEC] для выбора ячейки памяти сцены, который необходимо переме-
стить.
3 Переведите курсор на список DESTINATION (назначение) () в правом
столбце и прокрутите ручку установки параметров или нажмите кноп-
ки [INC]/[DEC] для выбора позиции, на которую необходимо переме-
стить ячейку памяти сцены из списка источников.
4 Чтобы переместить слот-источник памяти сцены на указанное место
назначения, нажмите [ENTER].
Аналогичным образом обновляются и номера ячеек памяти сцен.
Копирование и вставка сцен
(Global Paste, глобальная вставка)
Любые настройки каналов или параметров текущей сцены могут быть ско-
пированы и вставлены в одну или несколько сцен. Данная функция полезна,
если необходимо применить измененные в данной сцене настройки параме-
тров ко всем остальным сценам.
1 Нажмите кнопку DISPLAY ACCESS [SCENE] несколько раз, пока не
появится страница Paste SRC (источник вставки).
