DM 1000 Версия 2 — Руководство пользователя
WORD CLOCK
INOUT
CONTROL
INOUT
TO HOST
USB
REMOTE MIDI
SMPTE IN
COAXIAL AES/EBUCOAXIALAES/EBU
2
2
1
2TR IN
DIGITAL
METER
1
SLOTSLOT
INPUT
OMNI
IN
23456781101112131415 9
23456781101112 9
213
16
4
AC IN
POWER
ON
OFF
2-1
2-2
2-1
2-2
1
1
2-1
2-2
2-1
2-2
Meter angle
Upper
Lower
Приложение: Дополнительное оборудование
304
Приложение: Дополнительное оборудование

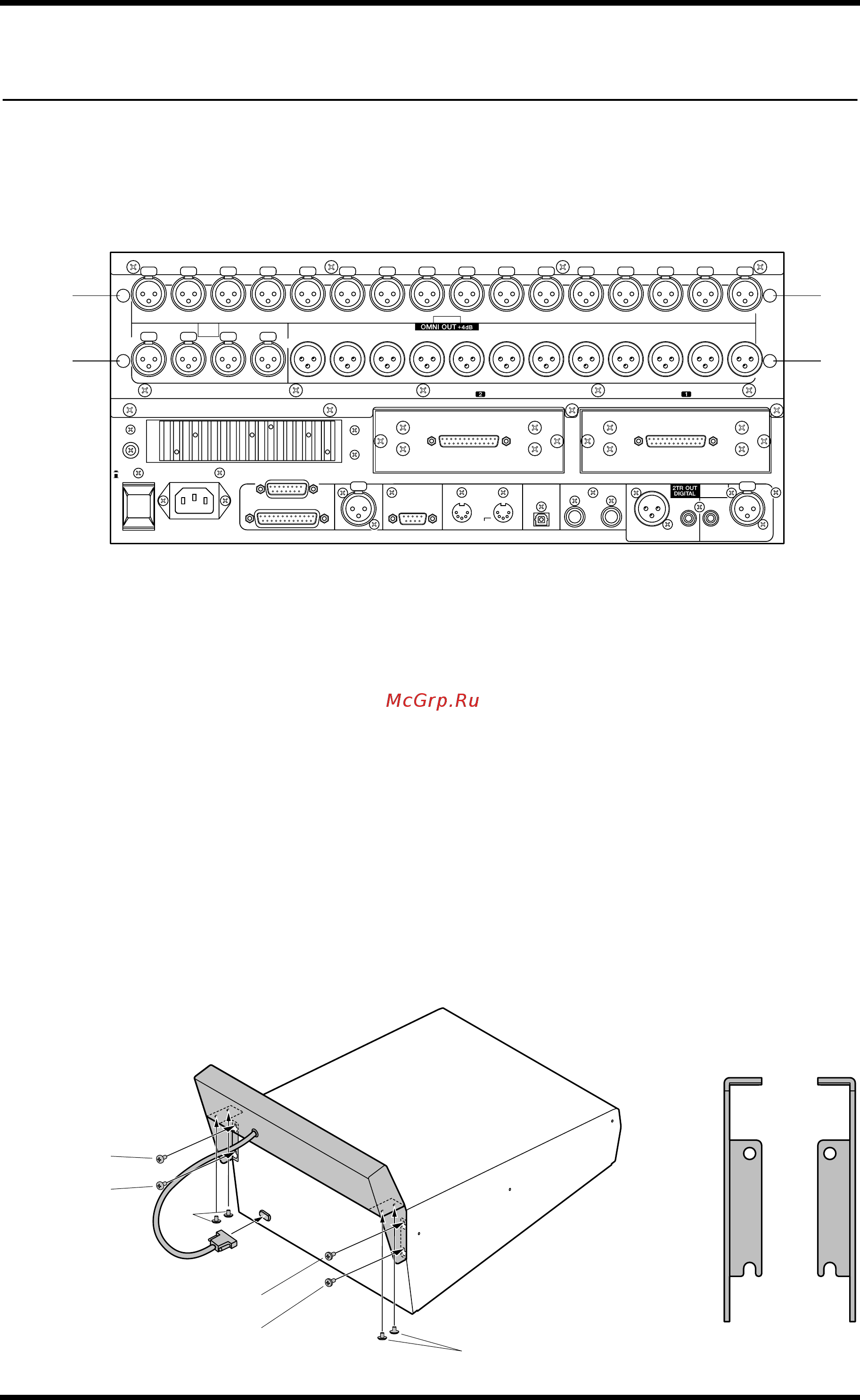

Мостовой измеритель пиков MB1000
Установка
1. Закрепите кронштейн на мостовом измерителе.
Выровняйте отверстия на нижней части мостового измерителя с отверстиями на
верхней части кронштейна (так, как показано на рис. ниже), а затем используйте
четыре 8-мм винта (), входящих в комплект MB1000, для крепления кронштейна к
мостовому измерителю.
2.
Установите мостовой измеритель на DM1000, выполнив следующие шаги:
А) Вставьте два из четырех 12-мм винтов (-2), входящих в комплект MB1000, в
нижние отверстия (-2), а затем вкрутите их пальцами. Оставьте винты выступаю-
щими на 4 мм.
Б) Выровняйте эти винты с пазами на уголках, входящих в комплект измерителя, а
затем выровняйте отверстия на верхней части уголков измерителя с отверстиями на
верхней части DM1000 (-1).
В) Вставьте оставшиеся два 12-мм винта (-1) в верхние отверстия (-1), а затем
надежно вкрутите их.
Г) Затяните винты (-2), которые Вы вкрутили на шаге А, чтобы надежно закре-
пить мостовой измеритель на DM1000.
3. Подсоедините кабель мостового измерителя к порту METER на
DM1000.
Верхний
Нижний
Уголки измерителя
