DM 1000 Версия 2 — Руководство пользователя
204
7
8
9
J
1
2
3
4
K
65
Automix (автосведение)
5 STOP
Чтобы остановить запись или воспроизведение Automix, выберите с помощью
курсора данную кнопку и нажмите [ENTER] (при остановке записи, появится
окно с запросом подтвердить обновление данных автосведения). При останов-
ке автосведения индикатор кнопки продолжает гореть.
6 ABORT
Данная кнопка отменяет запись без обновления данных автосведения.

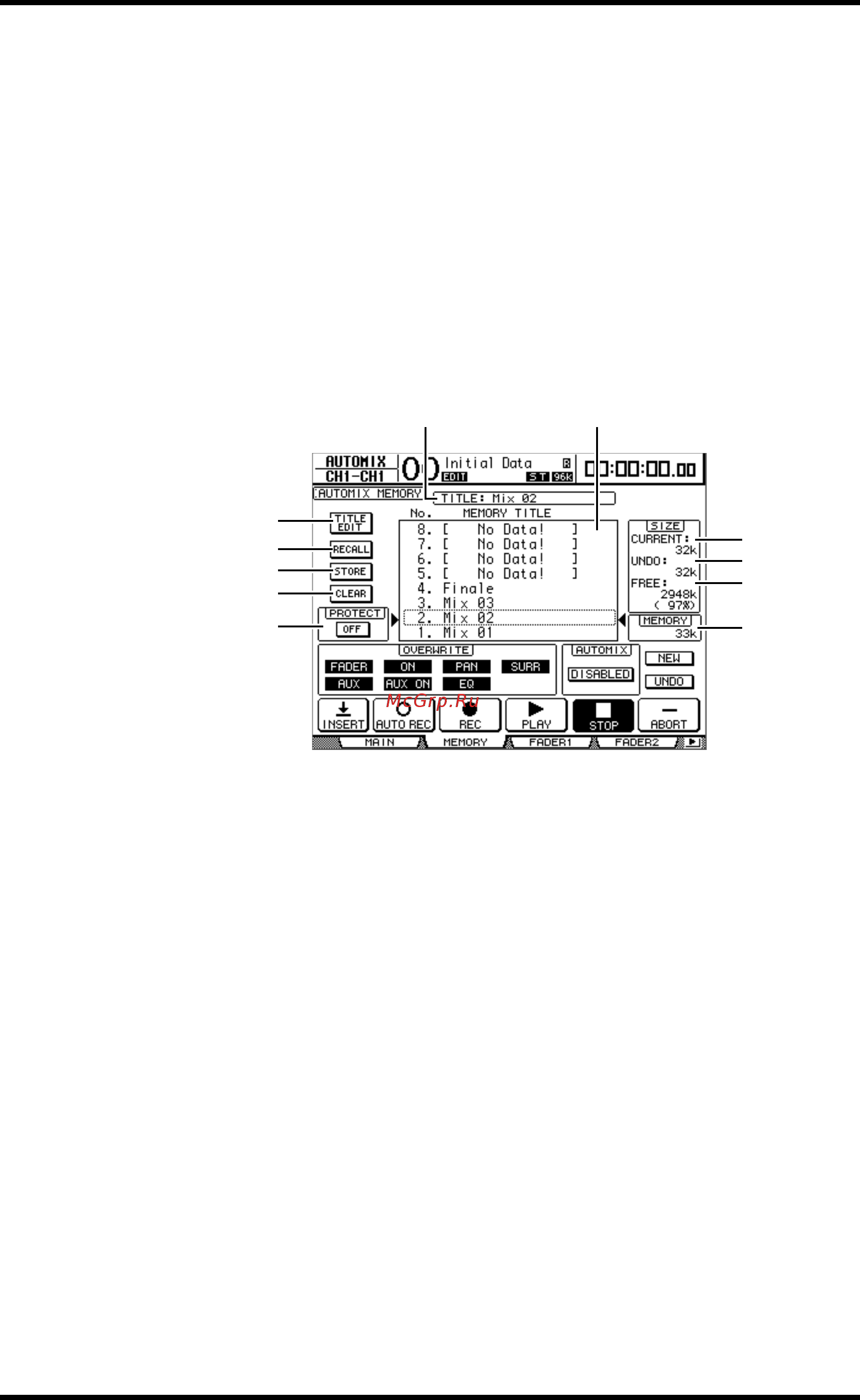

Страница памяти Automix
Данная страница позволяет сохранить и активизировать из памяти фрагмен-
ты автосведения. Нижняя часть данной страницы идентична главной странице
Automix.
Чтобы открыть страницу памяти (Automix | Memory page), несколько раз нажмите
кнопку DISPLAY ACCESS [AUTOMIX] до появления страницы.
TITLE EDIT
Данная кнопка позволяет редактировать название ячейки памяти Automix в
центральном столбце.
RECALL
Данная кнопка загружает содержимое ячейки памяти Automix, выбранной в
центральном столбце.
STORE
Данная кнопка позволяет сохранить текущий фрагмент автосведения в ячейке
памяти, выбранной из центрального столбца.
CLEAR
Данная кнопка стирает содержимое ячейки памяти Automix, выбранной в цен-
тральном столбце.
TITLE
Данный параметр отражает наименование текущего фрагмента автосведения.
Столбец MEMORY TITLE
Данная столбец позволяет выбрать ячейку памяти Automix, данные которой
необходимо загрузить или сохранить. В столбце отображены все наименования
памяти Automix. Пустая ячейка памяти имеет название “No Data!”
CURRENT
Данный параметр отображает размер текущего фрагмента автосведения.
UNDO
Данный параметр отображает размер текущего буфера отмены.
