DM 1000 Версия 2 — Руководство пользователя
116
Effects
Input Output
Output connector Input connector
Insert Out Insert In
Channel
3
1
2
Входные и выходные соединения
Эффекты
Вход Выход
Входной коннекторВыходной коннектор
Вход Insert
Выход Insert
Канал

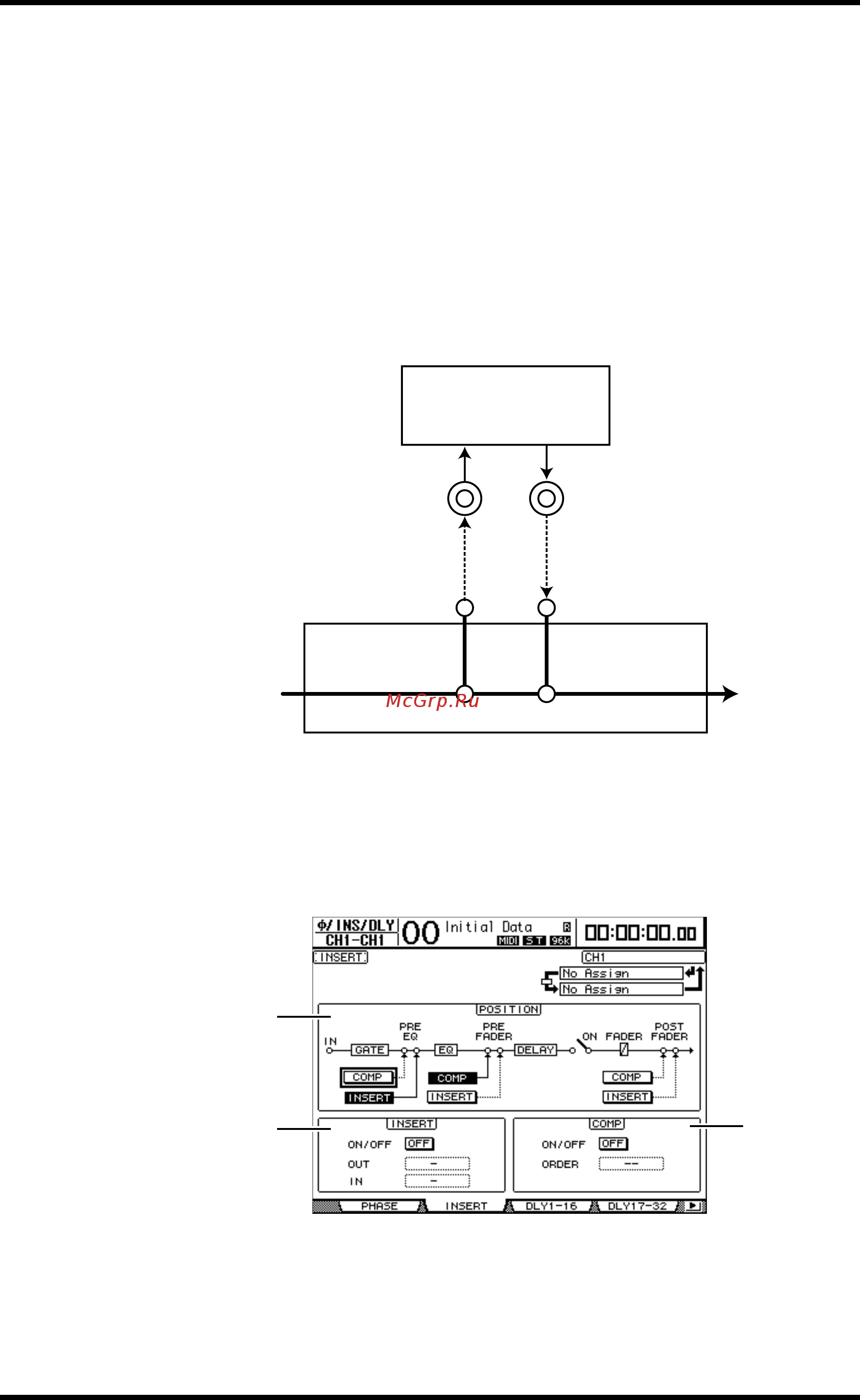

Соединение выходов Insert
Входные и выходные каналы DM1000 (стереовыход, выходная шина 1-8, дополни-
тельная шина 1-8) оснащены независимыми входами и выходами Insert. Входные,
выходные и слот-каналы, выходы и входы процессора внутренних эффектов
могут соединяться с входами и выходами дополнительных внешних устройств.
Таким образом, возможна передача сигналов на внешние процессоры для обра-
ботки информации, а также установка дополнительных эффектов.
Индивидуальное соединение выходов Insert
Входные, выходные и слот-каналы, а также входы и выходы процессора эффек-
тов в микшере DM1000 могут быть подключены к внешним устройствам. Для
подключения входных и выходных каналов применяется одинаковая процедура.
1 Для установки внешних устройств используйте кнопку [SEL] или кодер
фейдера входного или выходного канала.
2 С помощью кнопки [ф/INSERT/DELAY] выберите страницу ф/INS/DLY|
Insert.
Эта страница содержит следующие параметры:
POSITION (позиция)
Этот параметр определяет место соединения Insert. Данное место обознача-
ется горящими индикаторами кнопок COMP или INSERT.
