DM 1000 Версия 2 — Руководство пользователя
113
9
1
Входные и выходные соединения
Выходные соединения
Соединение выходов Omni
Внутренние сигналы DM1000 могут быть направлены к выходам Omni.

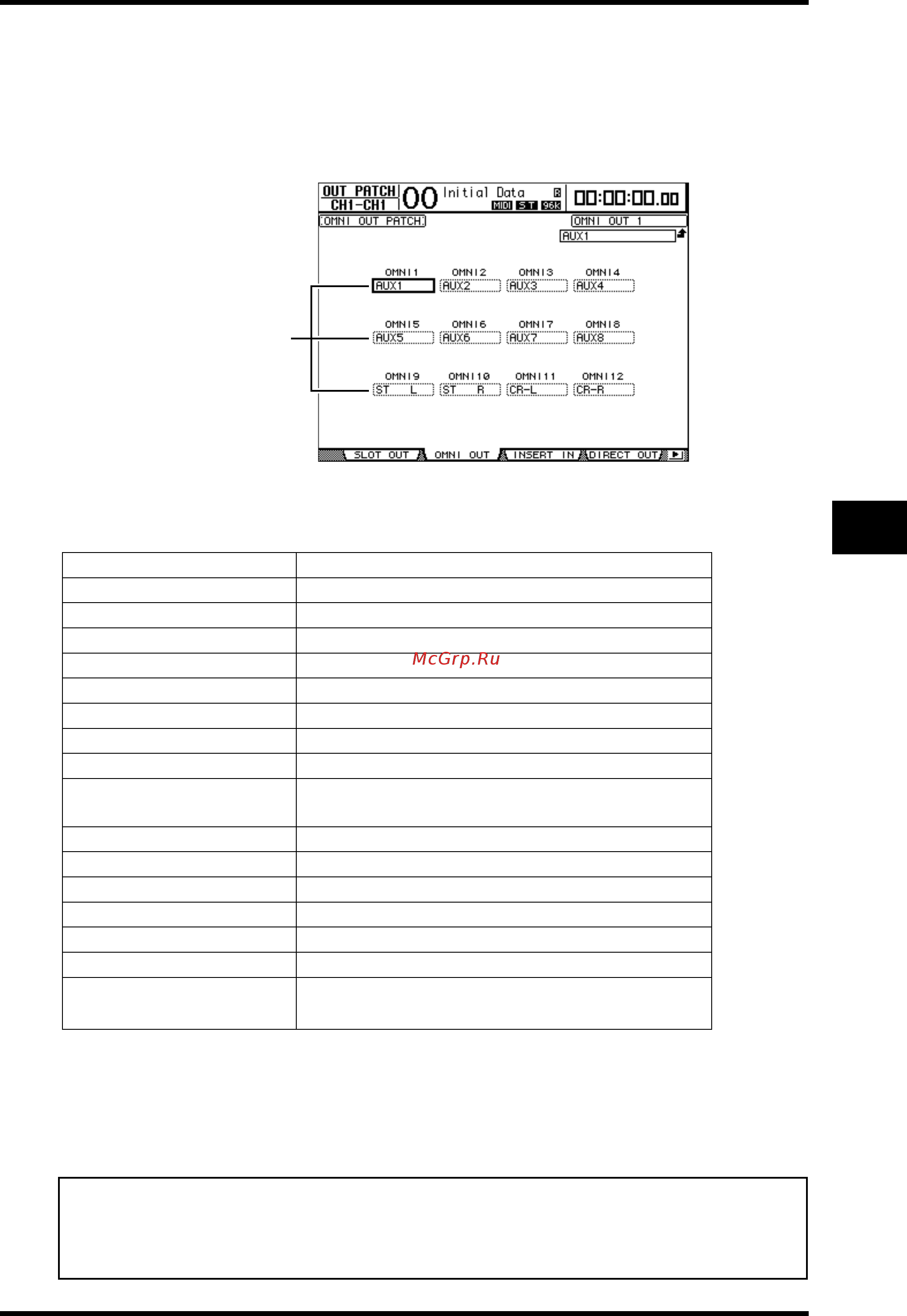

1 В меню Display Access используйте кнопку [OUTput patch] для выбора страницы
OUT Patch | Omni patch.
Поля параметров (1) Omni 1-12 содержат текущие направления сигнала. Индикаторы
параметров представлены ниже:
Значение параметра Описание
- Нет подключения
BUS 1-8 Выходные шины 1-8
AUX1-8 Дополнительные выходы 1-8
ST L/R Выход стереосигнала
INS CH1-INS CH48 Выход Insert входных каналов 1 – 48
INS BUS1-INS BUS8 Выход Insert выходных шин 1-8
INS AUX1-INS AUX8 Выход Insert дополнительных посылов 1-8
INS ST-L/ST-R Выход Insert стереовыхода
SURR XXX
(“XXX” – название канала)
Выходы монитора окружающего звука
CR-L/CR-R Сигналы аппаратного монитора
CAS BUS1-BUS8 Каскадные выходные шины 1-8
CAS AUX1-AUX8 Каскадные выходы дополнительной шины 1-8
CAS ST-L/ST-R Каскадные выходы стереошины
CASSOLOL/CASSOLOR Каскадные выходные шины "соло"
SOLO-L/SOLO-R Сигнал шины "соло"
M.MX XXX
(“XXX” – название канала)
Выходные сигналы матрицы монитора окружающего
звука
2 Для изменения соединения подведите курсор к параметру соединения, который
необходимо изменить, и установите нужное значение с помощью ручки установ-
ки параметров или кнопок [INC]/[DEC].
3 Для подтверждения изменений нажмите [ENTER].
Примечание:
Установки выходных соединений могут быть сохранены в библиотеке выходных соеди-
нений. Для более детальной информации обращайтесь к главе 15 "Библиотеки" на
стр. 173.
