DM 1000 Версия 2 — Руководство пользователя
270
Другие функции

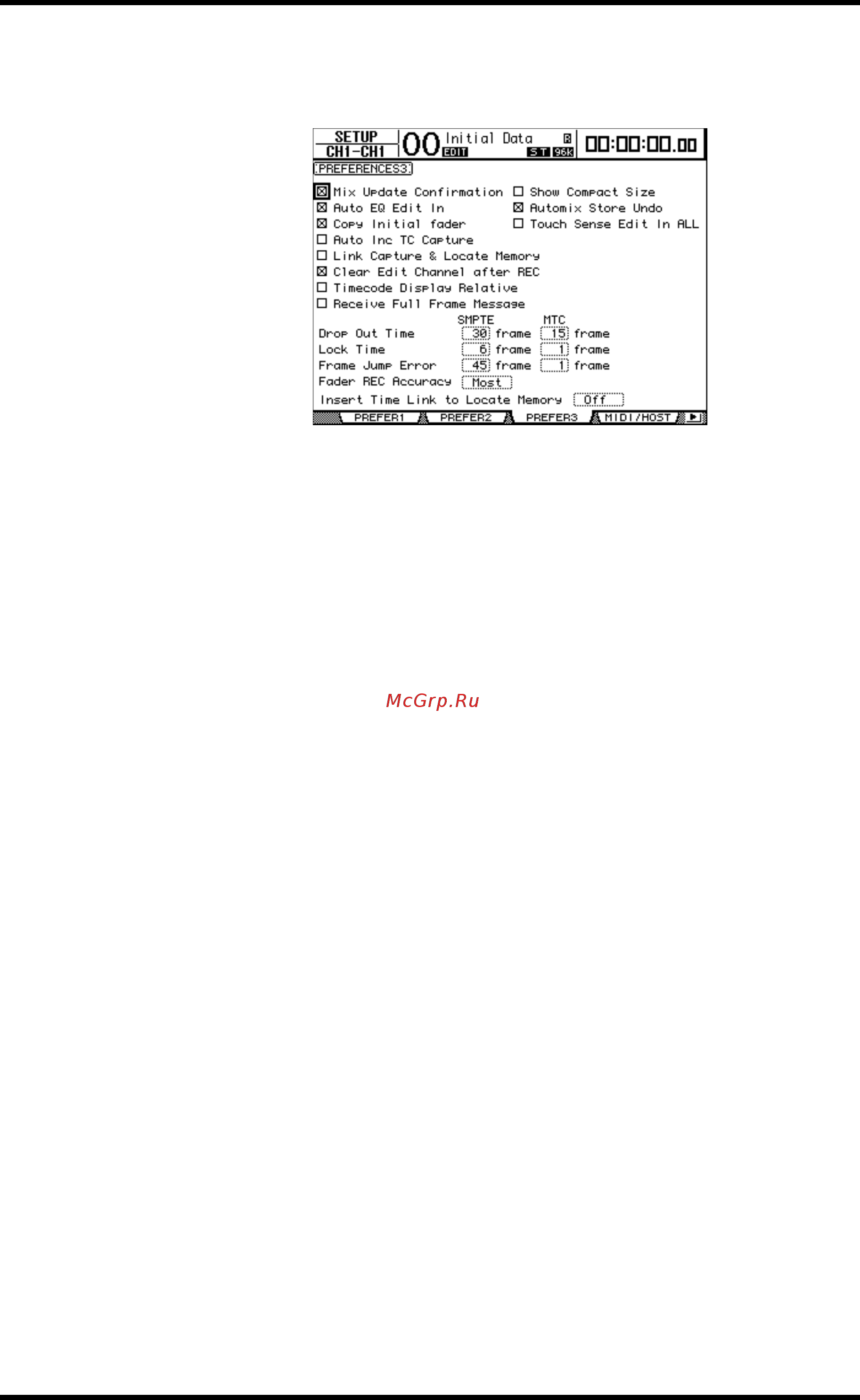

Страница "Prefer3"
На данной странице можно произвести настройку различных параметров автос-
ведения.
Страница содержит следующие параметры (описание параметров приводится в
порядке от верхнего в левом столбце до нижнего в правом столбце):
• Mix Update Con rmation
При остановке записи автосведения появляется окно подтверждения за запро-
сом, хотите ли Вы обновить текущий фрагмент автосведения внесенными изме-
нениями.
• Auto EQ Edit in
Настройки эквалайзера автоматически вставляются в запись автосведения в слу-
чае их изменения в блоке SELECTED CHANNEL.
• Copy Initial Fader
При копировании или перемещении событий фейдера значение фейдера запо-
минается непосредственно перед копированием указанного исходного пункта в
указанный целевой пункт. Это позволяет избежать проблем соответствия пози-
ции фейдера при отсутствии события фейдера в указанном целевом пункте (TO).
• Auto Inc TC Capture
Память регистрации временного кода автоматически обновляется каждый раз, ког-
да временной код регистрируется на странице "Automix | Event Edit" (см. стр. 211).
• Link Capture & Locate Memory
Регистрационная память на странице "Automix | Event Edit" связывается с памя-
тью Locate.
• Clear Edit Channel after REC
Предварительно сохраненные события канала автоматически удаляются при
остановке записи автосведения (при включенной опции Auto Rec).
• Timecode Display Relative
Индикаторный временной код базируется на параметре OFFSET, находящемся на
главной странице.
• Receive Full Frame Message
Если этот параметр отмечен, то помимо обычных блоков данных МТС quarter-
frame (1/4 кадра) автоматическое сведение распознает и сопровождает блоки
данных full-frame (полный кадр). Если этот параметр не отмечен, распознаются
только обычные блоки данных quarter-frame.
• Show Compact Size
Данные автосведения сжимаются в процессе записи. Если выбран этот параметр,
DM1000 отображает на дисплее размер сжатого автосведения.
