DM 1000 Версия 2 — Руководство пользователя
137
11
MONITOR
LEVELTALKBACK
MONITOR
SLOT
BUS
100
SOLO CLEAR
2TR D1
2TR D2 STEREO
DISPLAY
DIMMER
Функция Surround
Контроль (мониторинг) окружающего звука

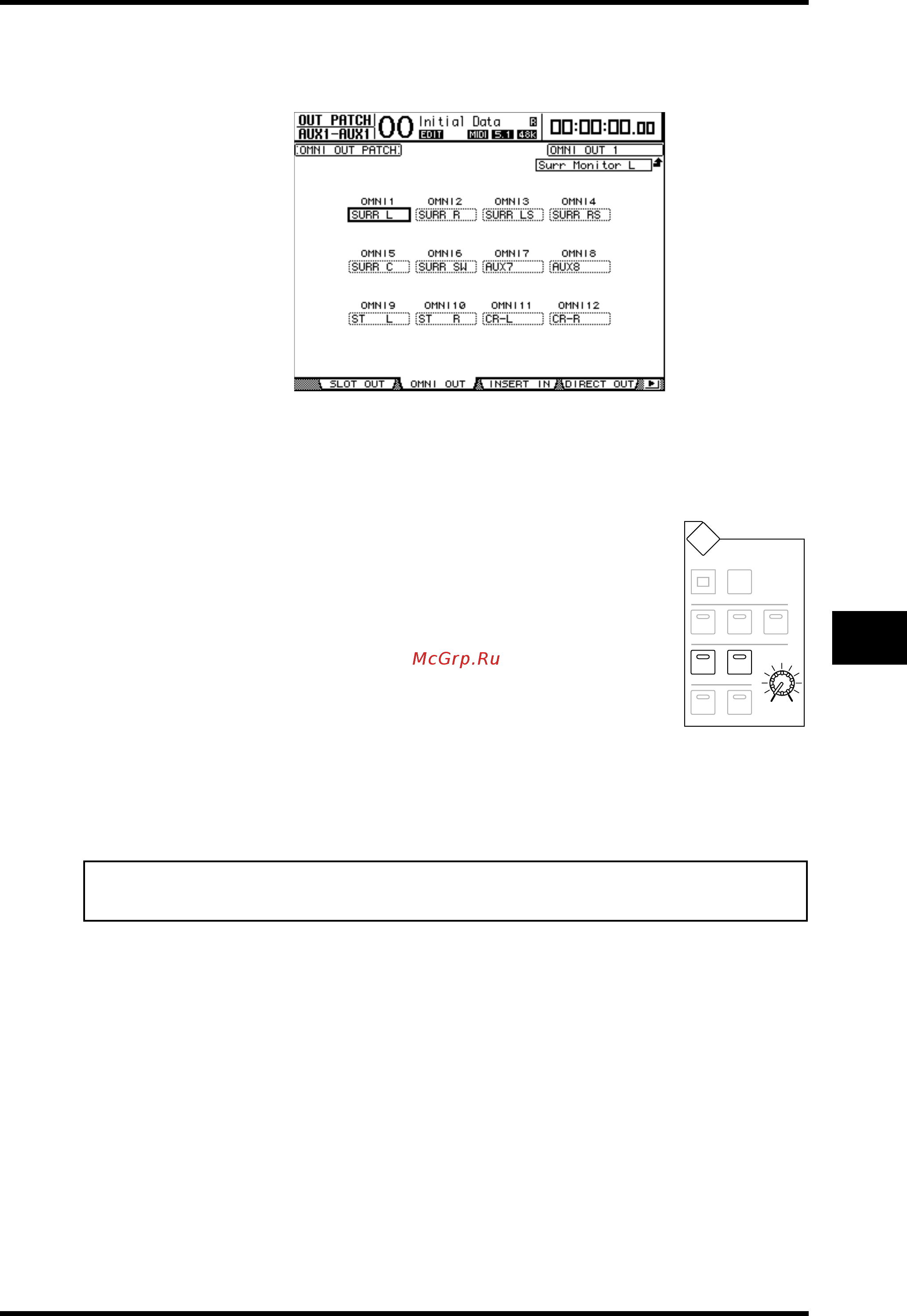

На следующем рисунке показан пример патча сигналов монитора окружающего звука
5.1 к коннекторам OMNI OUT 1-6.
Для выбора источника сигнала монитора окружающего звука используются следую-
щие две кнопки в блоке MONITOR на главной панели. Если включена опция MIX
MONITOR SOURCES на странице Monitor | Surround стоит галочка, можно выбрать
одновременно обе кнопки.
• Кнопка [BUS]
Данная кнопка выбирает в качестве источника выходные шины,
определенные для каналов окружающего звука. Включите данную
кнопку для проверки настроек эффектов панорамы окружающего
звука и эффектов окружающего звука, или управления сведением
окружающего звука, в настоящее время записывающегося на цифро-
вое устройство MTR (многодорожечное устройство записи).
• Кнопка [SLOT]
Данная кнопка выбирает в качестве источника входы слота 1 или 2.
Включите данную кнопку для управления сведением окружающего
звука с подключенного многодорожечного устройства записи.
Для изменения уровня сигнала монитора окружающего звука используйте регулятор
MONITOR [MONITOR LEVEL] на главной панели.
Примечание: При включении кнопки [BUS], когда выбран режим окружающего звука
Stereo, сигналы со стереошины направляются на монитор "окружающего звука".
