17 ( I )
Parti e loro funzioni

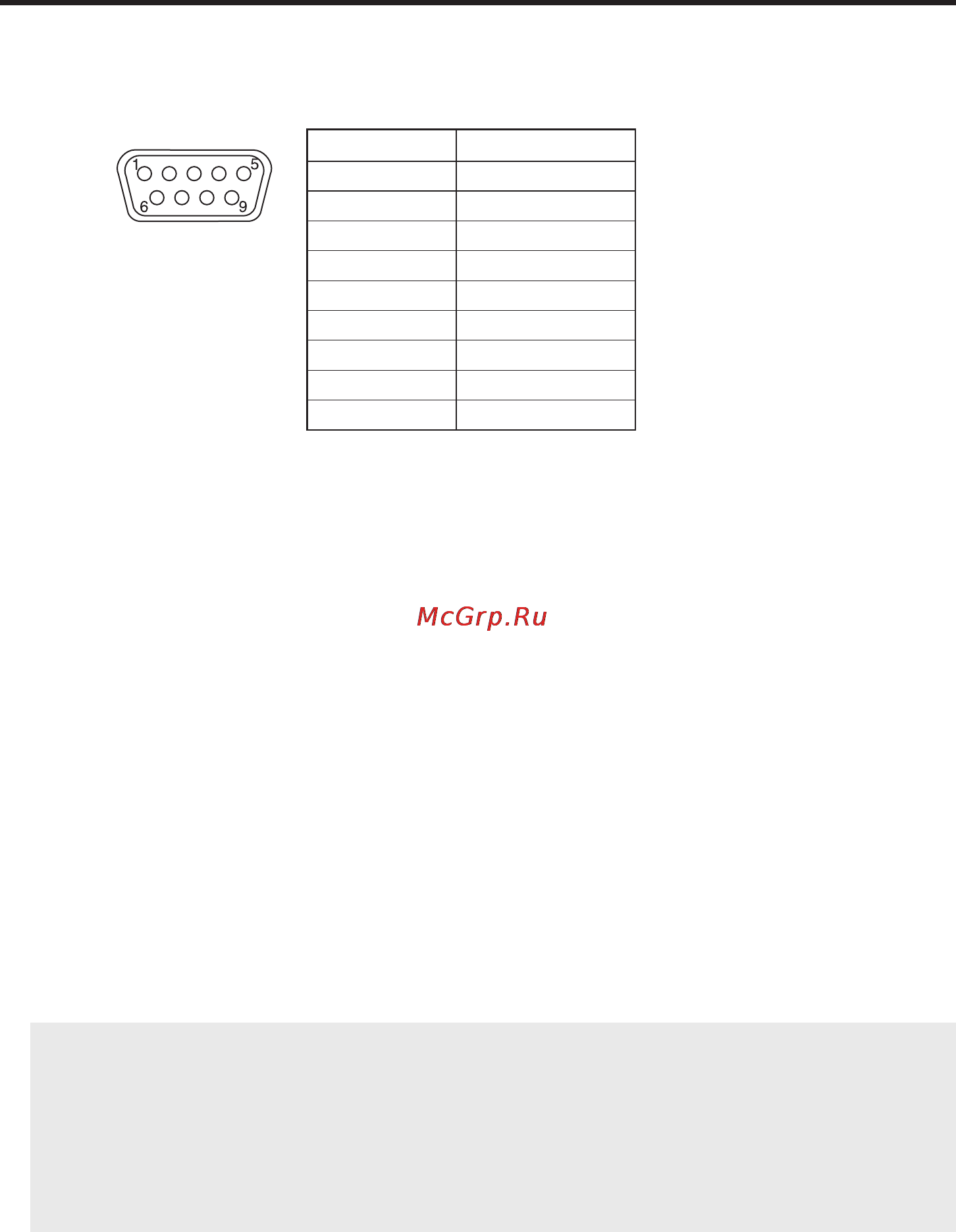

Connettore REMOTE/SERVICE
Qui va collegato un personal computer od altro componente esterno se il sistema di
testa panoramica orizzontale/verticale deve essere controllato da essi.
Pin No. Nome segnale
1 –––
2 RXD IN
3 TXD OUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 –––
Interruttore REMOTE/SERVICE (Regolazione della fabbrica: R)
Interruttore di selezione della funzione per il terminale REMOTE/SERVICE. Durante
l’utilizzo, spostare l’interruttore su “R”.
Terminale TO PAN/TILT HEAD 1/EXT
• Se EXT CONTROL OUT è impostato su OFF (vedere pag. 24), funziona come
terminale 1 della testa panoramica orizzontale/verticale.
Collegare un cavo diritto 10BASE-T (equivalente alla categoria UTP 5) al terminale
IP/RP della testa panoramica orizzontale/verticale.
È possibile prolungare il collegamento fino a 1000 metri.
In caso di collegamento con le unità AW-PH300, AW-PH300A, AW-PH500 o
AW-PH600, collegarsi al terminale di controllo RS-232C della testa panoramica
orizzontale/verticale utilizzando il convertitore RS-232C/RS-422.
• Se EXT CONTROL OUT è impostato su ON (vedere pag. 24), funziona come
terminale di collegamento dell’alimentatore di chiamata AW-DU600.
Collegare un cavo diritto 10BASE-T (equivalente alla categoria UTP 5) al terminale
PAN/TILT CONTROL IN dell’unità AW-DU600. È possibile prolungare il collegamento
fino a 1000 metri.
Per maggiori dettagli, consultare il manuale di istruzioni dell’alimentatore di chiamata
AW-DU600, utilizzando i seguenti termini in sostituzione:
• AW-RP605
AW-RP555
• Terminale EXTERNAL CONTROL OUT
Terminale TO PAN/TILT HEAD 1/EXT
• In sistemi dotati di unità AW-DU600, non esistono limitazioni dovute alla versione
del software.
