27 (C)

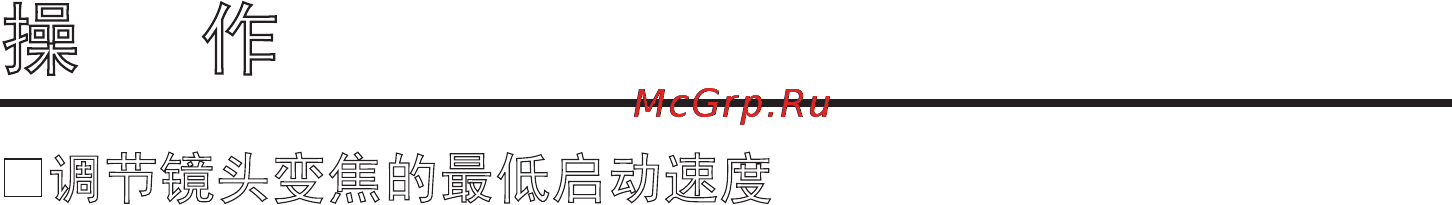

调节镜头变焦的最低启动速度
进行该调节，确保镜头变焦将平稳地起作用以响应 ZOOM 杆用于变焦镜头时倾斜的角
度。
1. 用 CONTROL 键选择要调节镜头变焦最低启动速度的旋转云台。
2. 按住 MEMORY 键的同时，按 IRIS 键。
3. IRIS 键的灯开始闪烁并建立待机状态。
4. 按 IRIS 键建立设置模式。MEMORY 键和 IRIS 键的灯均开始闪烁。如果此时操作操
纵杆，则调节将被强制终止。
5. 按 PRESET 1 至 8 键设置补偿程度。PRESET 1 键的补偿程度最低，PRESET 8 键
的补偿程度最高。按 PRESET 10 键时，补偿设置为 OFF。按 PRESET 1至 8 键
和 PRESET 10 键时，IRIS 键的灯均停止闪烁且退出设置模式。
6. 缓慢移动 ZOOM 杆，在监控监视器上的图像的同时，检查镜头变焦是否开始平滑
移动。
如果镜头变焦无法开始平滑移动，则请重复步骤 2 至5 并寻找最佳值。
7. 重复步骤 2 至 6，调节其他旋转云台。
