17 (E)
Parts and their functions

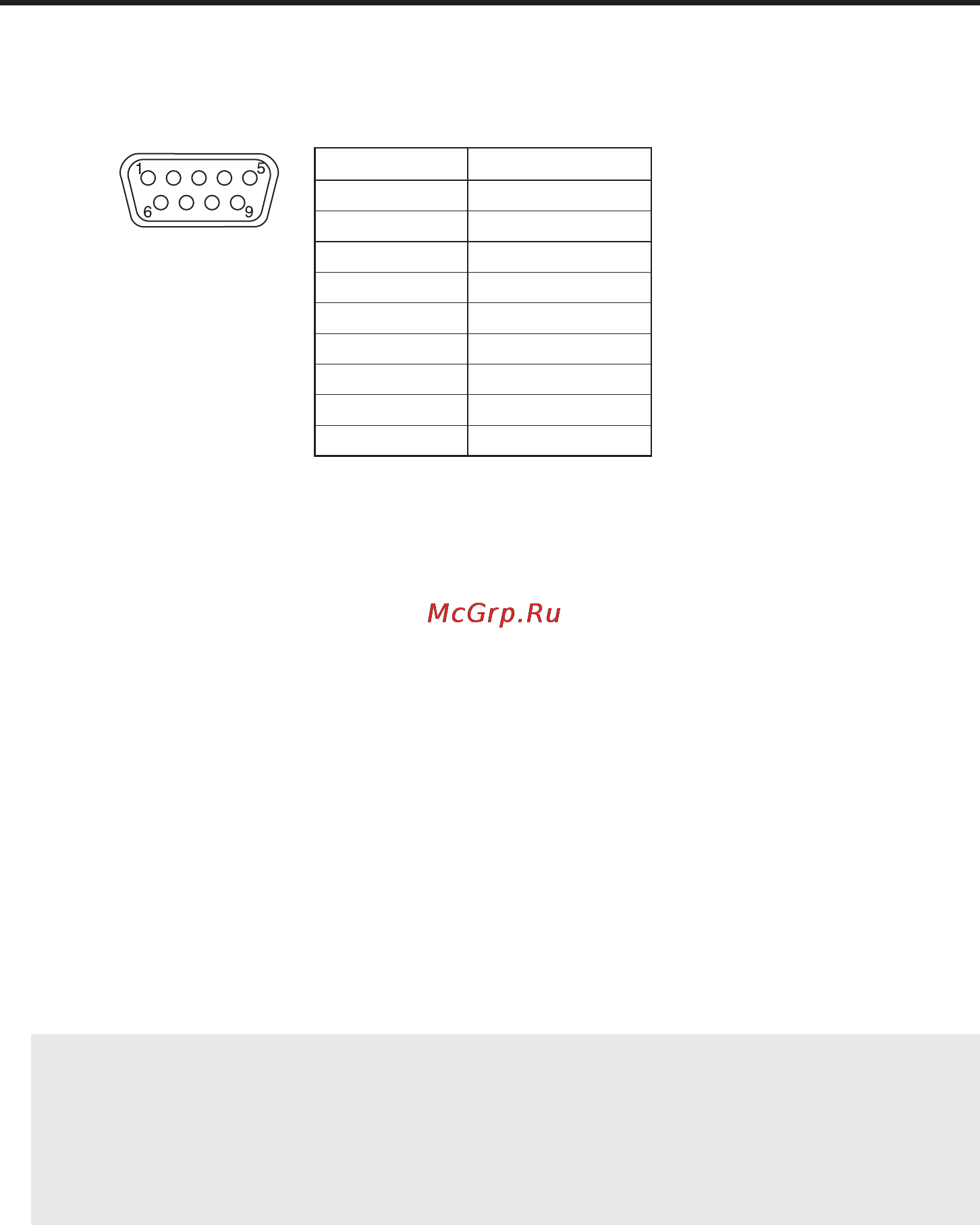

REMOTE/SERVICE connector
A personal computer or other external equipment is connected here when a pan/tilt
head system is to be controlled by these equipments.
Pin No. Signal Name
1 –––
2 RXD IN
3 TXD OUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 –––
REMOTE/SERVICE switch (Setting at shipment: R)
Function selection switch for the REMOTE/SERVICE connector. Set the switch in the “R”
position during use.
TO PAN/TILT HEAD 1/EXT terminal
• Functions as the pan/tilt head’s connection terminal 1 when the EXT CONTROL OUT
is set to OFF on the EXTERNAL CONTROL OUT setting (see page 24).
Connect a 10BASE-T straight cable (equivalent to UTP category 5) to the pan/tilt
head’s IP/RP terminal.
May be extended up to a maximum of 1,000 m.
Use the RS-232C/RS-422 converter and connect to pan/tilt head’s RS-232C control
terminal when connecting to the AW-PH300, AW-PH300A, AW-PH500 or AW-PH600.
• Functions as the AW-DU600 dial up adapter’s connection terminal when the EXT
CONTROL OUT is set to ON on the EXTERNAL CONTROL OUT setting (see
page 24).
Connect a 10BASE-T straight cable (equivalent to UTP category 5) to the AW-DU600’s
PAN/TILT CONTROL IN terminal. May be extended up to a maximum of 1,000 m.
For more details, refer to the operating instructions of the dial up adapter AW-DU600.
Use the following terms instead:
• AW-RP605
AW-RP555
• EXTERNAL CONTROL OUT terminal
TO PAN/TILT HEAD 1/EXT terminal
• There are no software version restrictions for this unit in systems with AW-DU600.
