20 (E)
ENGLISH

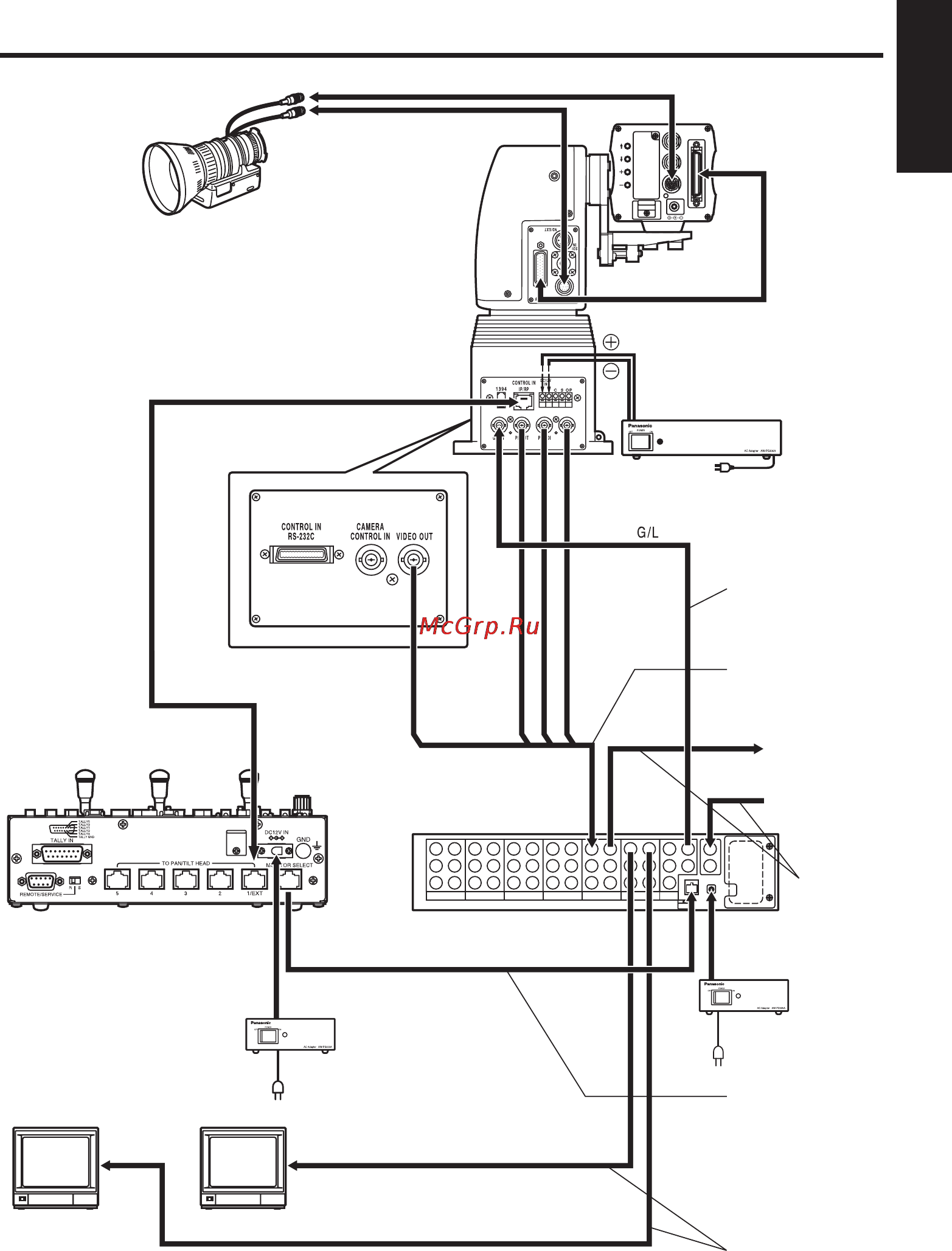

Connections
VIDEO or Pb Pr Y
Zoom lens
Base connector front
panel
AC adapter: AW-PS505A
AC adapter:
AW-PS505A
Multi Hybrid control panel
AW-RP555
Convertible camera
AC adapter: AW-PS300A
Monitor switching signals
Monitor signals 1
Monitor
Monitor
Monitor signals 2
Camera
cable
(supplied)
10BASE-T (equivalent to UTP
category 5) straight cable
10BASE-T
(equivalent to
UTP category 5)
straight cable
Coaxial cable
(BBC No.PSF1/2M,
BELDEN 8281)
Coaxial cable
(BBC No.PSF1/2M,
BELDEN 8281)
Coaxial cable
(BBC No.PSF1/2M,
BELDEN 8281)
Coaxial cable
(BBC No.PSF1/
2M, BELDEN
8281)
Video signal
out
G/L signal in
Cable compensation unit
AW-RC400
Nominal cross section
1.25 mm
2
or more
