35 (C)

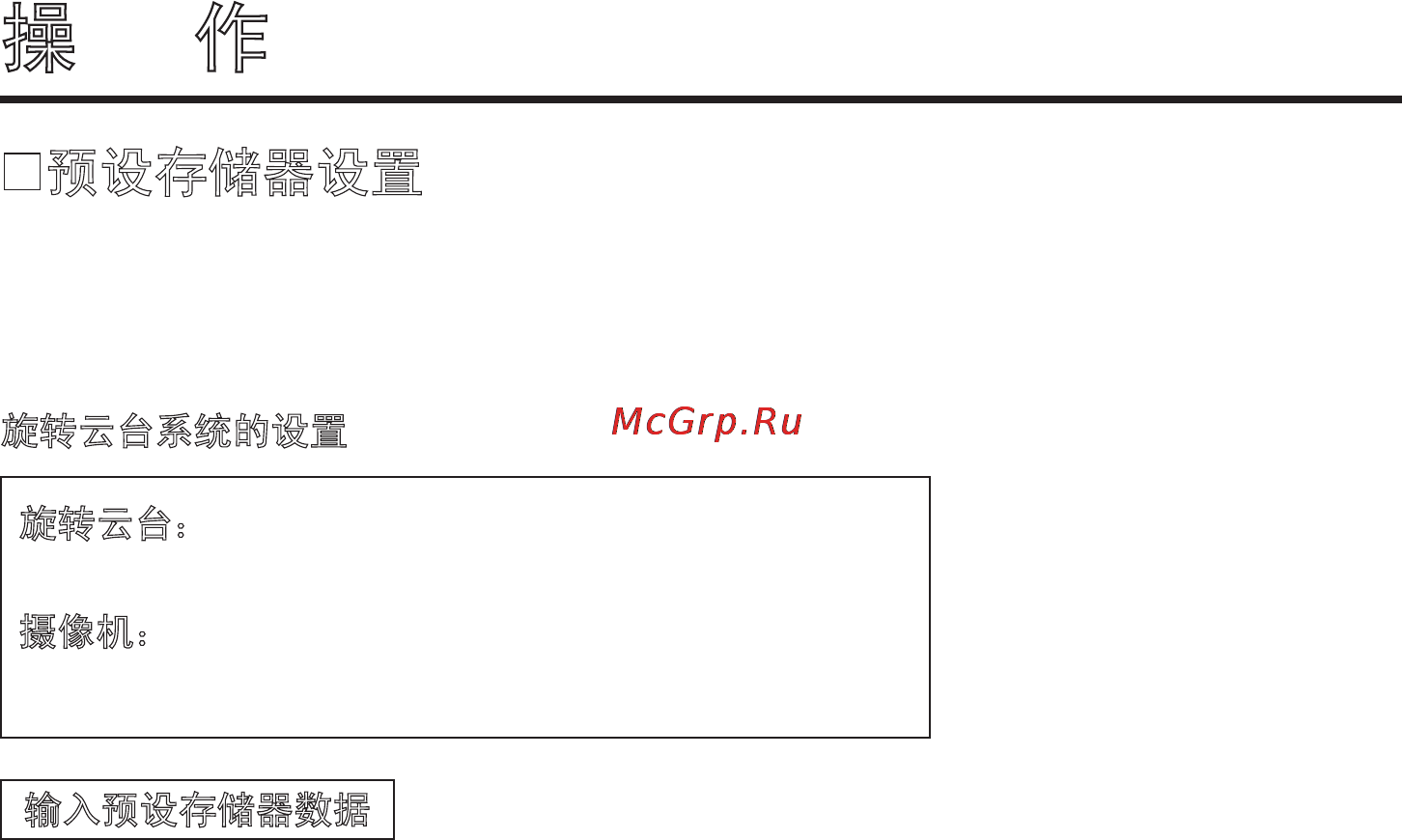

操 作
预设存储器设置
本多路混合型控制面板配备预设存储器功能，用于输入旋转云台系统要拍摄的位置
和设置。
预设存储器数据被输入到 PRESET 键 1 至 10中。
旋转云台系统的设置
旋转云台：
俯仰／旋转位置
摄像机：
变焦、对焦、光圈（仅限 MANU 模式）、白平衡
输入预设存储器数据
1. 用 CONTROL 键选择旋转云台系统。
2. 使用下列键设置模式。
按 IRIS 键设置 MANU 模式（此时，IRIS 键的灯熄灭）。 如果设置 AUTO 模式，将
不会输入镜头光圈位置。
3. 操作 ZOOM 杆和 PAN/TILT 杆，然后在监视器上立即检查要拍摄的图像。
4. 从 A、B 和 ATW 键中选择白平衡，然后使用 IRIS LEVEL 控制器调节镜头光圈。
5. 将本机设置到按下 MEMORY 键的状态。
按 MEMORY 键时，可以输入数据的 PRESET 键 1 至 10 的灯依次开始闪烁。
6. 按住 MEMORY 键的同时，按要输入的预设存储器数据的键。
7. 如有必要，请将其他拍摄位置和设置作为预设存储器数据输入
到 PRESET 键 1 至 10 的其他键中。
8. 用 CONTROL 键选择下一旋转云台系统，然后继续设置各个相关系统的预设存储器
数据。
