16 (G)
DEUTSCH
Teile und ihre Funktionen
Erdklemme GND
Dient zum Erden des Gerätes.
Buchse DC12V IN
Hier wird das Netzgerät AW-PS505A (getrennt erhältlich) angeschlossen.
Anschluss TALLY
Verbinden Sie diesen Anschluss mit dem Anschluss TALLY eines Bildmischpults oder
anderer Geräte.
Wenn der Anschluss TALLY auf den GND-Pegel gesetzt wird, leuchtet die Lampe (
)
TALLY auf. Legen Sie keine Spannung über 5 V an diesen Anschluss an.
Stift-Nr.
Signalbezeichnung
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––

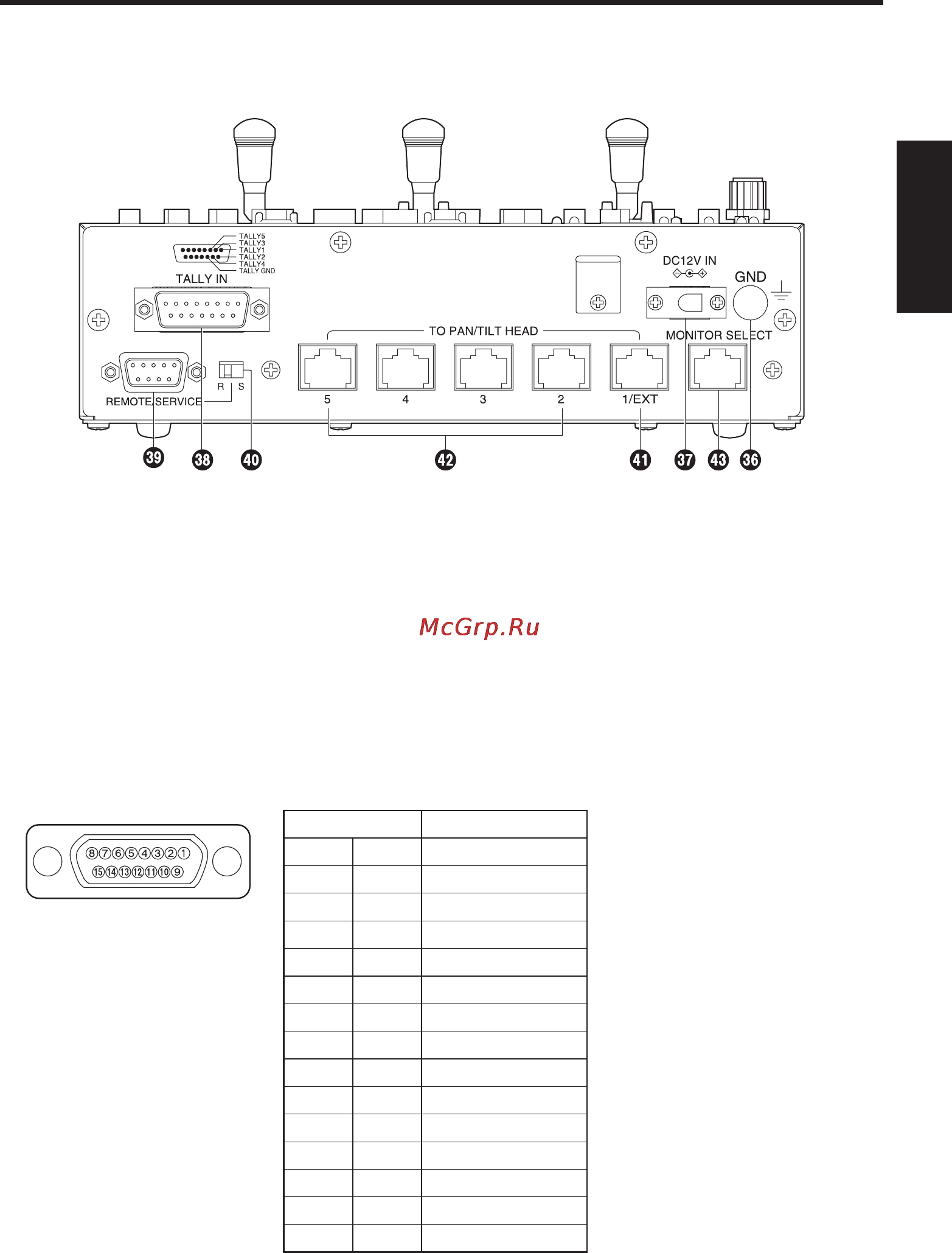

Rückseitige Anschlusstafel
Ansicht der Stiftanordnung
von der Rückwand der
AW-RP555
