17 (C)
部件及其功能

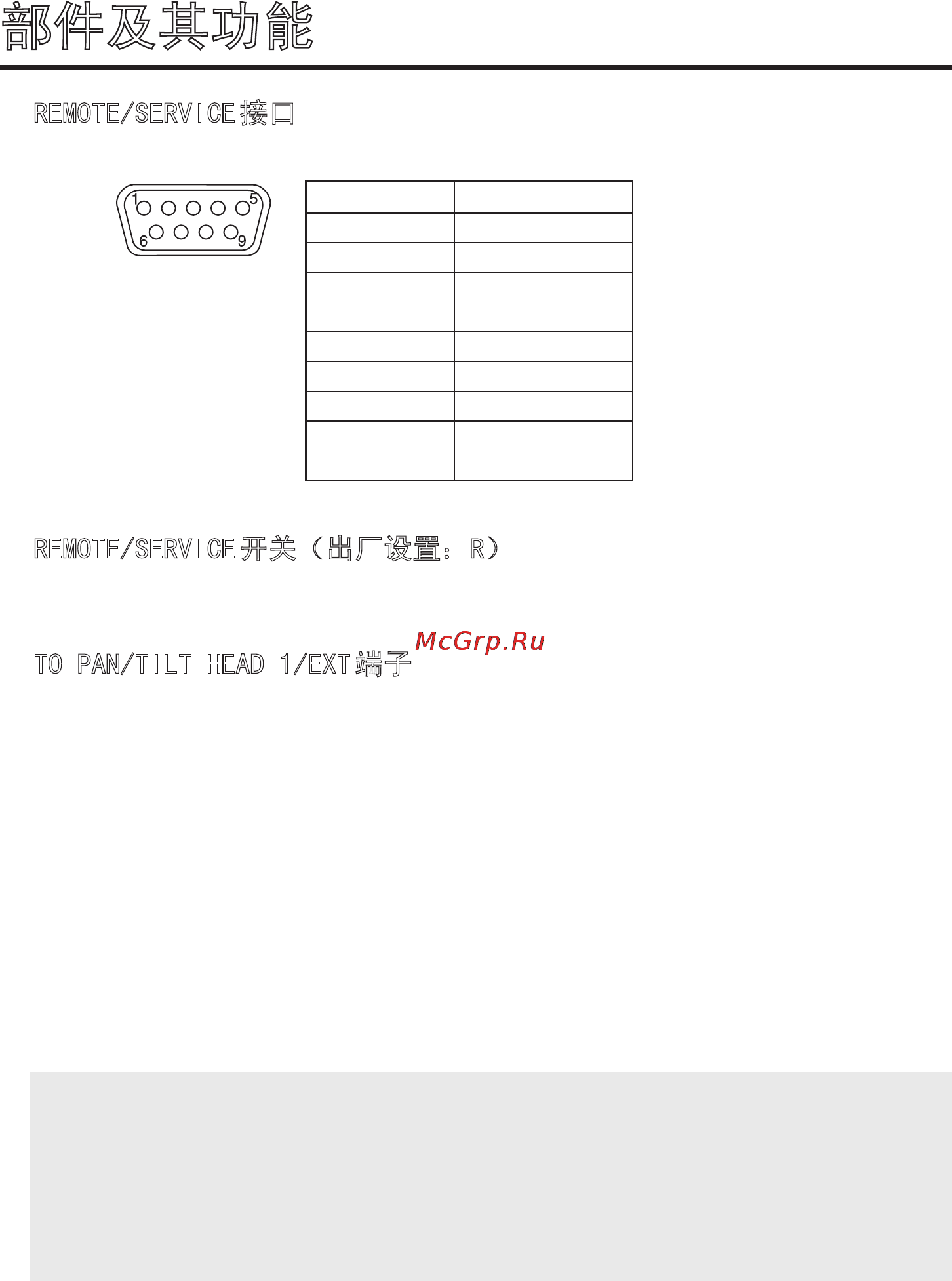

REMOTE/SERVICE 接口
旋转云台系统由个人计算机或其他外部设备控制时，请将这些设备连接于此。
针脚号 信号名称
1 –––
2 RXD IN
3 TXD OUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 –––
REMOTE/SERVICE 开关（出厂设置：R）
REMOTE/SERVICE 接口的功能选择开关。使用时请将该开关设置在“R”位置。
TO PAN/TILT HEAD 1/EXT 端子
• 将 EXTERNAL CONTROL OUT 设置上的 EXT CONTROL OUT 设置为 OFF 时（请参阅
第 24 页），用作旋转云台的连接端子 1。
将 10BASE-T 直连线（等效于非屏蔽 5 类双绞线）连接至旋转云台的 IP/RP 端子。
最多可以延长至 1000 米。
连接 AW-PH300、AW-PH300A、AW-PH500 或 AW-PH600 时，请使用 RS-232C/
RS-422 转换器并连接至旋转云台的 RS-232C 控制端子。
• 将 EXTERNAL CONTROL OUT 设置上的 EXT CONTROL OUT 设置为 ON 时（请参阅
第 24页），用作 AW-DU600 拨号适配器的连接端子。
将 10BASE-T 直连线（等效于非屏蔽 5 类双绞线）连接至 AW-DU600 的 PAN/TILT
CONTROL IN 端子。最多可以延长至 1000 米。
有关详情，请参阅拨号适配器 AW-DU600 的操作手册。请使用下列用语予以替换：
• AW-RP605
AW-RP555
• EXTERNAL CONTROL OUT 端子
TO PAN/TILT HEAD 1/EXT 端子
• 在包含 AW-DU600 的系统中，没有本机的软件版本限制。
