Компоненты и их функции

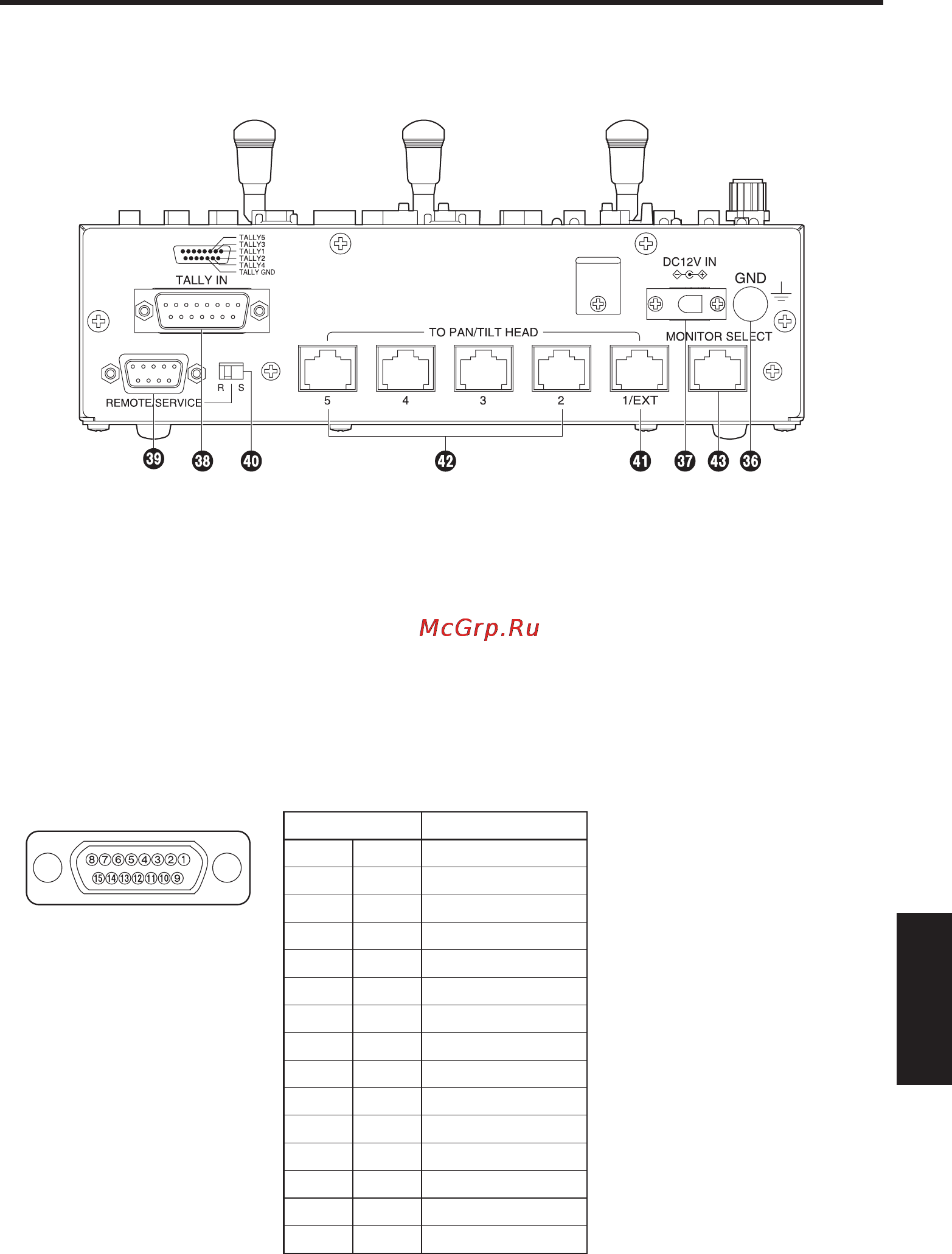

Разъем GND
Используйте для заземления устройства.
Разъем DC12V IN
Подключает адаптер переменного тока AW-PS505A (продается отдельно).
Разъем TALLY IN
Подключите данный разъем к разъему TALLY на видеомикшере или других устройствах.
Если разъем TALLY установлен на уровень GND, лампочка (
) TALLY загорается. Не подавайте на
данный разъем напряжение, превышающее 5 В.
Штырь № Название сигнала
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––
Расположение штырьков, вид
сзади AW-RP555
Задняя панель разъемов
