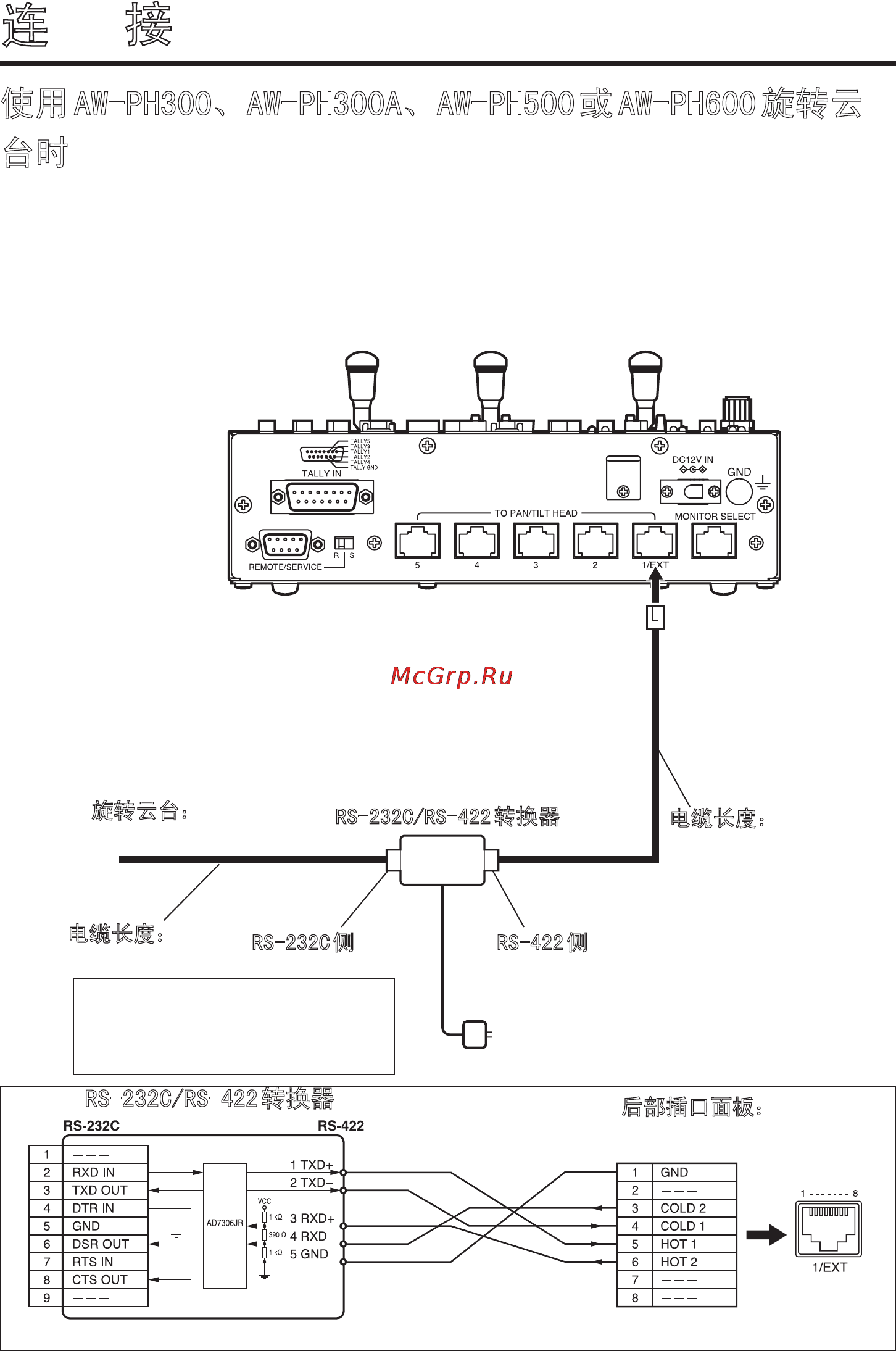

21 (C)
连 接
使用 AW-PH300、AW-PH300A、AW-PH500 或 AW-PH600 旋转云
台时
必须将本机的控制信号由 RS-422 转换为 RS-232C。
有关 RS-232C/RS-422 转换器和连接电缆的详情，请联系您的经销商。
下图为使用 RS-232C/RS-422 转换器进行连接的实例。
RS-232C/RS-422 转换器
旋转云台：
到 RS-232C 接口
电缆长度：
少于 10 米
电缆长度：
少于 800 米
RS-232C 侧 RS-422 侧
RS-232C 电缆 AW-CA28T9 可
用于旋转云台 AW-PH300 或
AW-PH300A。
RS-232C/RS-422 转换器
D-sub（9针）凸
后部插口面板：
标准接口 8 针插头
