16 (S)
ESPAÑOL
Partes y sus funciones
Terminal GND
Se utiliza para conectar la unidad a tierra.
Terminal DC12V
Para conectar el adaptador de CA AW-PS505A (vendido separadamente).
Conector TALLY IN
Conecte este conector al conector TALLY del conmutador de vídeo u otras unidades.
Cuando el conector TALLY se ajuste al nivel GND, la luz TALLY (
) se enciende. No
aplique una tensión superior a 5 V a este conector.
N.° de contacto Nombre de señal
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––
Disposición de conectores
según se mira desde el
panel trasero del AW-RP555

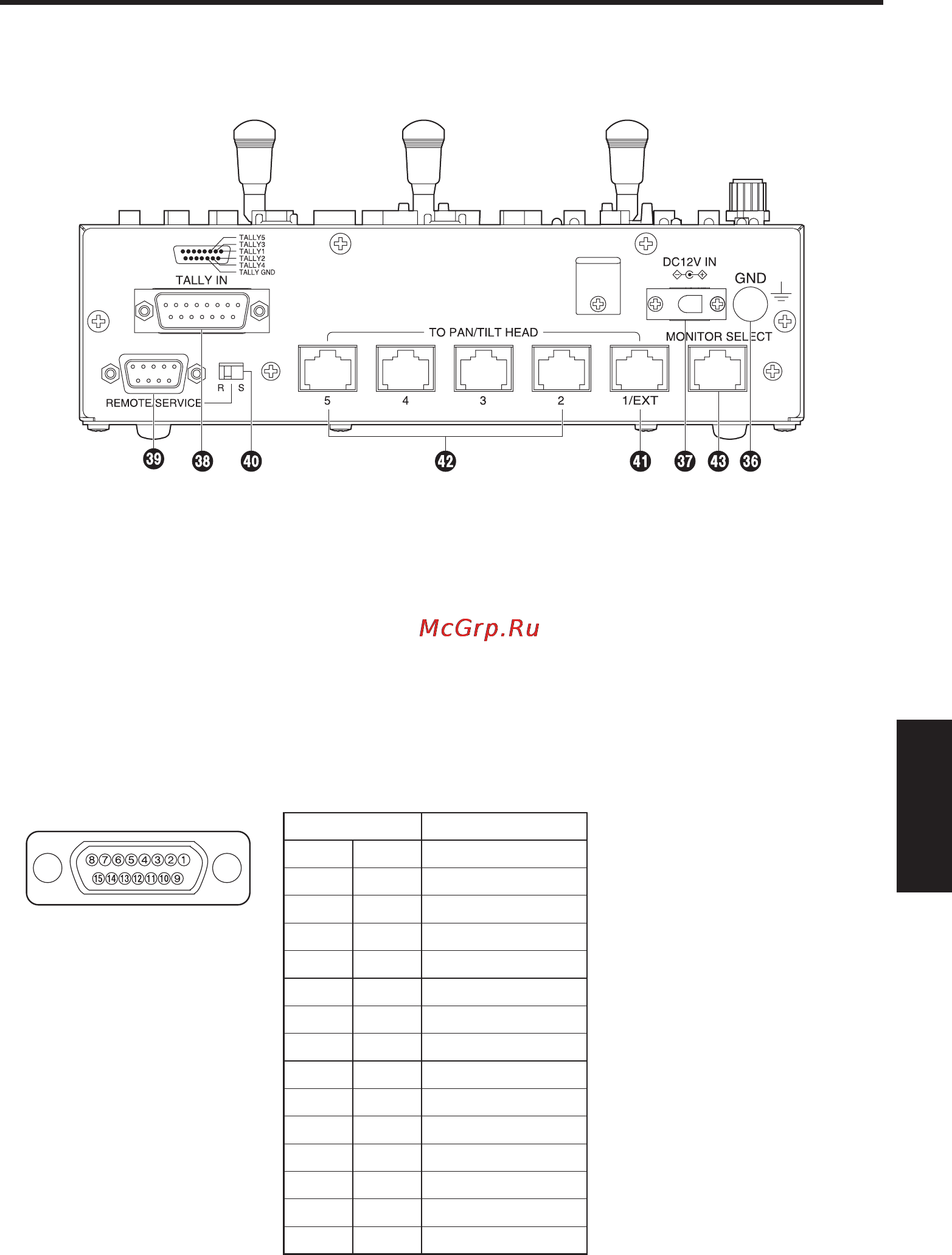

Panel de conectores trasero
