10
INSTALLAZIONE E COLLEGAMENTO
INSTALLAZIONE E COLLEGAMENTO
SCHEMA DI COLLEGAMENTI ELETTRICI AERAZIONE DEL LOCALE
I locali in cui sono installati gli apparecchi a gas devono essere ben aerati al  ne di
permettere una combustione del gas e una ventilazione corretta. In particolare
l’a usso di aria necessaria per la combustione non deve essere inferiore a 2 m3/h per
ciascun kW di portata nominale installato.
L’uso di un apparecchio a gas per cucinare porta alla produzione di calore, umidità
e prodotti di combustione nella stanza in cuì è installato. Assicurare la ventilazione,
mantenere aperture naturali aperti o installare cappa. Assicurarsi che la cucina sia
ben ventilata specialmente quando l’apparecchio è in funzione: mantenere i fori
di ventilazione naturale aprire o installare un dispositivo di ventilazione meccanica
(cappa aspirante).
UBICAZIONE
Liberare la cucina dagli accessori d’impallaggio, comprese le pellicole che rivestono
le parti cromate o inox. Collocare la cucina in luogo asciutto, esente da correnti d’aria.
Tenere l’opportuna distanza da pareti che temono il calore (legno, linoleum, carta,
ecc). La cucina può essere installata libera oppure tra due mobili le cui pareti devono
resistere ad una temperatura di 100°С, e che non possono essere più alte del piano di
lavoro.
COLLEGAMENTO ALL’ALIMENTAZIONE DEL GAS
Prima la collegare la cucina veri care che sia predisposta per il gas con il quale sarà
alimentata. In caso contrario eseguire la transformazione indicata nel paragrafo
«Adattamento ai diversi gas». Il collegamento dell’apparecchio si fa a destra. Se il
tubo deve passare dietro, deve rimanere nella parte bassa della cucina (in tale zona la
temperatura è circa 50°С).
• RACCORDO CON TUBO METALLICO FLESSIBILE FIGURA 15 DISEGNO A
Il raccordo si e ettua con un tubo conforme alle norme nazionali, avvitato direttamente
sul raccordo, con l’interposizione di una guarnizione di tenuta, fornita in dotazione.
• RACCORDO CON TUBO IN GOMMA FIGURA 15 DISEGNO B E C
Si e ettua con un tubo in gomma che porta il marchio di conformità alla norma in
vigore. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due
estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere
assolutamente accessibile per il controllo del suo stato su tutta la sua lunghezza.
Figura 15
Dopo l’installazione veri care la buona tenuta dei raccordi.
Per il funzionamento con butano/propano veri care che la pressione del gas sia
conforme a quanto indicato sulla targhetta matricolare.
IMPORTANTE!
• Impiegare solo tubi  essibili metallici (UNI CIG 9891) o in gomma
(UNI CIG 7140) normalizzati.
• Il regolatore di pressione per GPL deve essere conforme a UNI 7432.
• Il raccordo della rampa è conforme a ISO 228-1.
• Evitare curve brusche nel tubo e tenerlo opportunamente scostato
da pareti calde.
Figura 13
La potenza elettrica è riportata sulla targheta matricolare. La targheta è visibile aprendo
il vano scaldapiatti (se esiste) oppure è situato nello schienale della cucina.Una copia
della targhetta è incollata sulla copertina del manuale (solo per prodotti a gas o misti).
INSTALLAZIONE
L’installazione deve essere e etuata da persona quali cata che dovrà attenersi alle
norme di installazione vigenti. Prima dell’installazione asicurarsi che le condizioni di
distribuzione locale (natura e pressione del gas) e la regolazione dell’apparecchio
siano compatibili. Le condizioni di regolazione di questo apparecchio sono scritte
sulla targhetta in copertina. Questo apparecchio non è raccordato ad un dispositivo
di evacuazione dei prodotti di combustione. Dovrà essere installato e raccordato
conformemente alle regole di installazione in vigore.Questo apparecchio può essere
installato e funzionare solo in locali permanentemente ventilati secondo le norme
nazionali in vigore.
LE CATENELLE DI SICUREZZA
Per evitare il ribaltamento accidentale dell’apparecchio, ad esempio causato da un
bambino che si arrampica sulla porta forno, le catenelle di sicurezza devono essere
tassativamente installate! La cucina è dotata di catenelle di sicurezza che devono essere
ssate con una vite (non fornita in accessorio) sul muro posteriore all’apparecchio.
Figura 14
Assicurarsi che le catenelle siano  ssate nella parte posteriore della cuccina, come
indicato in  g. 14, in modo che siano strette e parallele al livello del suolo. Ad
installazione ultimata le catenelle devono essere mantenute in trazione!

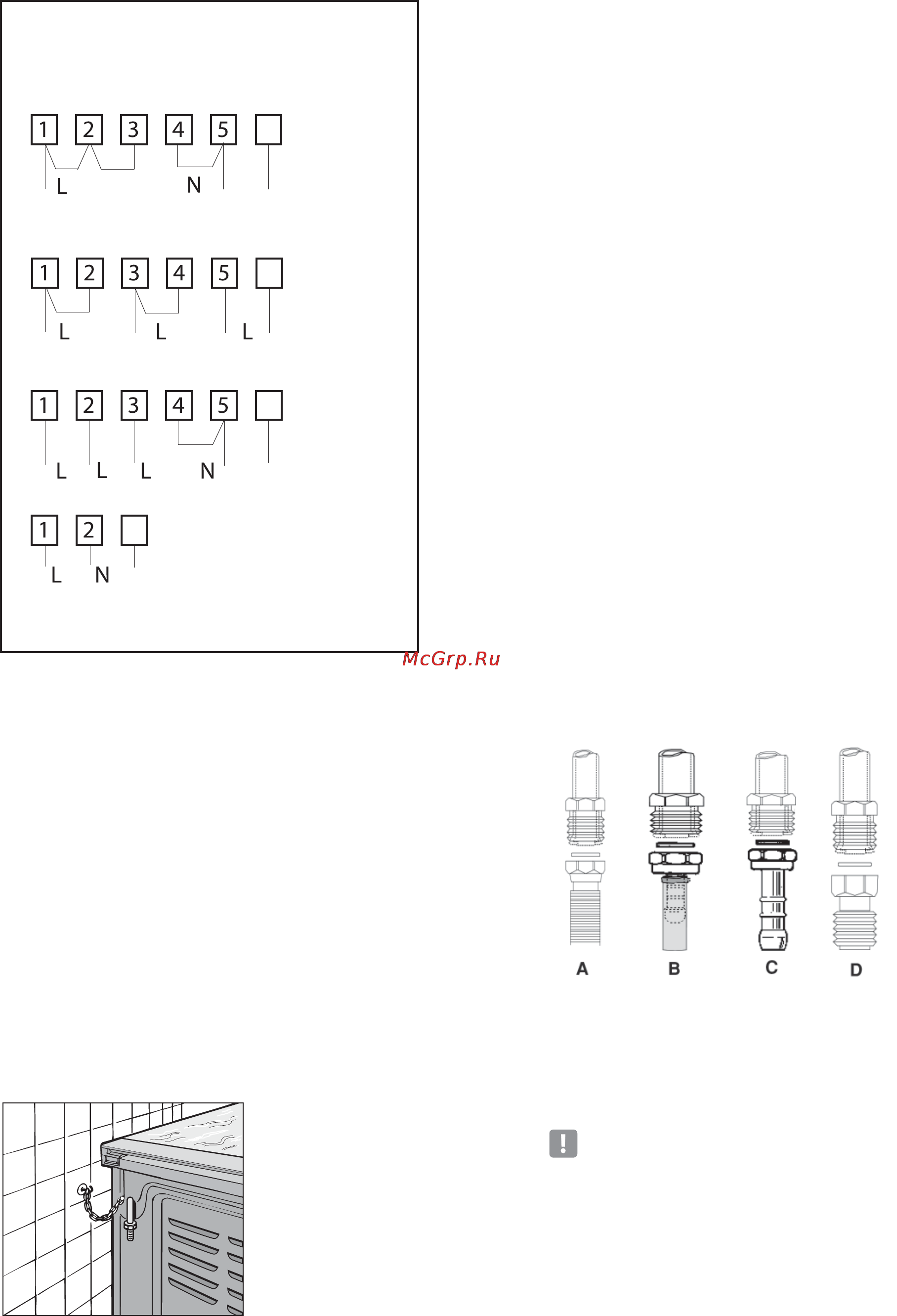

SCHEMA DI COLLEGAMENTO
230 V BIFASE
400 V MONOFASE + NEUTRO
230 V TRIFASE
400 V TRIFASE + NEUTRO
230 V BIFASE
Sez.cavo
3x6 mm
2
Sez.cavo
4x4 mm
2
Sez.cavo
5x2,5 mm
2
Sez.cavo
> 3,5 kW 3x2,5 mm
2
2,2-3,5 kW 3x1,5 mm
2
0-2,2 kW 3x1 mm
2
