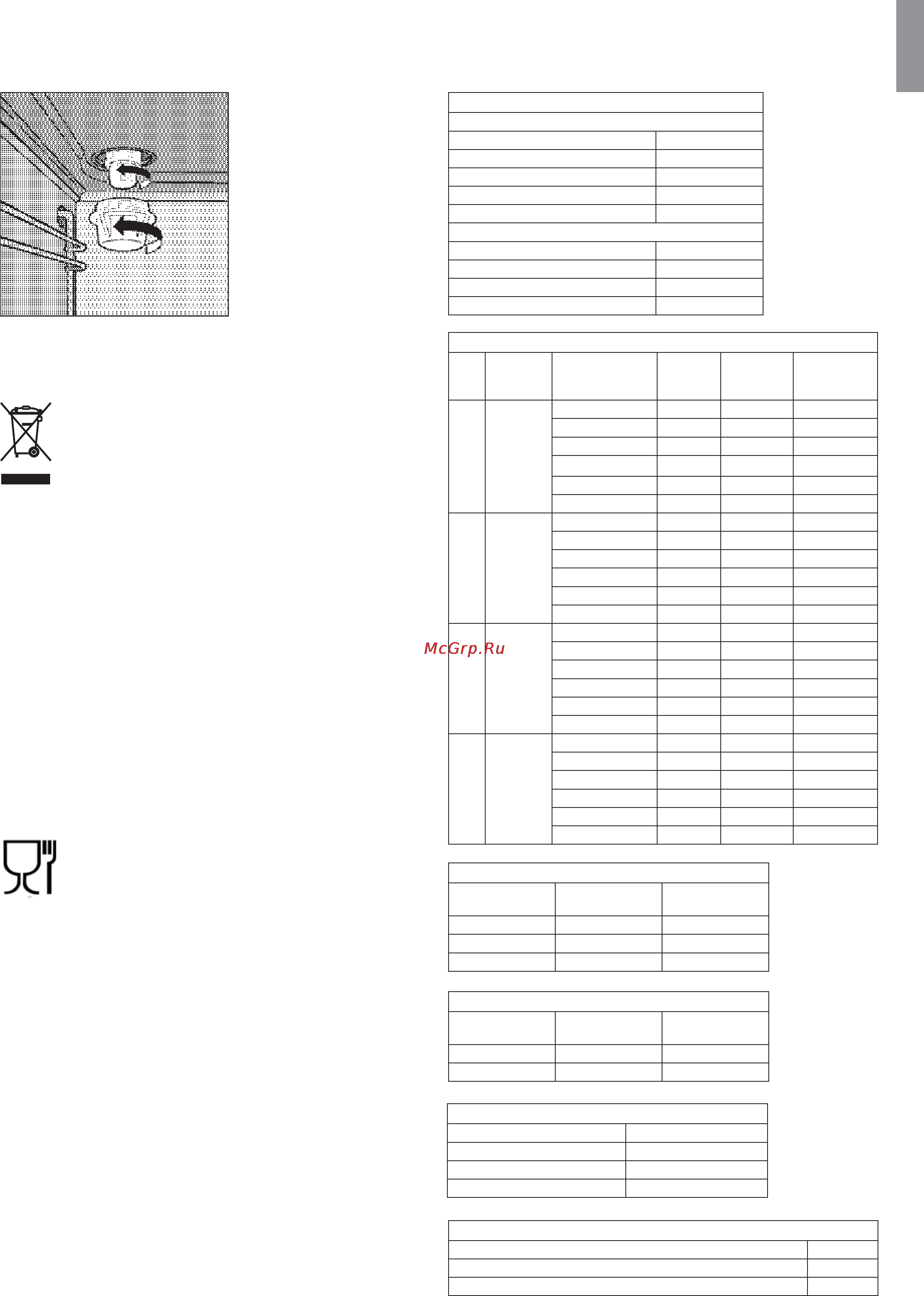

ALLEGATO 1. CARATTERISTICHE TECNICHE
SERVIZIO E MANUTENZIONE
Figura 24
DIRETTIVA EUROPEA 2012/19/EEC WEEE
Questa nota informativa è rivolta esclusivamente ai possessori
d’apparecchi che presentano il tale simbolo nell’etichetta adesiva
riportante i dati tecnici, applicata sul prodotto stesso (etichetta
matricolare).
Questo simbolo indica che il prodotto è classi cato, secondo le norme
vigente, come apparecchiattura elettrica od elettronica ed è conforme
alla Direttiva 2012/19/EEC (WEEE).Quindi, alla ne della propria vita
utile, dovrà obbligatoriamente essere trattato separatamente dai ri uti
domestici, consegnandolo gratuitamente in un centro di raccolta
di erenziata per apparecchiatture elettriche ed elettroniche oppure
riconsegnandolo al rivenditore al momento dell’acquisto di una nuova
apparecchiattura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a ne vita alle appropriarte
strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui ri uti.
L’adeguata raccolta di erenziata per l’avvio successivo dell’apparecchio dismesso
al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili e etti negativi sull’ambiente e sulla salute e favorisce il
riciclo dei materiali di cui è composto il prodotto.
Per informazioni più detagliate inerenti i sistemi di raccolta disponibili, rivolgersi al
servizio locale di smaltimento ri uti, o al negozio in cui è stato e ettuato l’acquisto.
I produttori e gli importatori ottemperano alla loro responsabili tà per il riciclaggio,
il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia
partecipando ad un sistema collettivo.
REGOLAMENTO EUROPEO 1935/2004 MATERIALI A
CONTATTO CON ALIMENTI
Il simbolo rappresentato in gura, presente sulla confezione imballo,
indica che materiali che possono venire a contatto con gli alimenti, in
questo prodotto, sono conformi a quanto prescritto dal regolamento
europeo n° 1935/2004. All’interno della cavità del forno gli alimenti
potrebbero venire a contatto con: griglie forno, leccarde, piastre
pasticcere, vetro porta forno, guarnizioni in gomma, schidioni girarrosti,
pareti forno.
Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo. Nel cassetto
scaldavivande con le pareti medesime.
ALLEGATO 1. CARATTERISTICHE TECNICHE
DIMENSIONI
Dimensioni esterne nominali
Altezza al piano di lavoro, cm 86,5
Altezza a coperchio alzato, cm 143
Profondità a porta chiusa, cm 60
Profondità a porta aperta, cm 104
Larghezza, cm 60
Dimensioni utili
Larghezza, cm 41
Profondità, cm 38
Altezza, cm 31
Volume, l 50
CARATTERISTICHE DEI BRUCIATORI A GAS
Tipo
di
gas
Pressione
nominale,
mbar
Tipo di bruciatore Iniettore
Portata
ridotta
(kW)
Portata
nominale
(kW)
G20 20
Ausilisario 77 0,4 1
Semirapido 97 0,58 1,65
Rapido 123 0,8 2,8
Tripla corona 145 1,7 4
Forno 130 1 3
Grill 105 - 1,85
G30 28 – 30
Ausilisario 50 0,4 1
Semirapido 65 0,58 1,65
Rapido 83 2,8 2,8
Tripla corona 98 1,7 4
Forno 86 1 3
Grill 68 - 1,85
G31 37
Ausilisario 50 0,4 1
Semirapido 65 0,58 1,65
Rapido 83 2,8 2,8
Tripla corona 98 1,7 4
Forno 86 1 3
Grill 68 - 1,85
G110 8
Ausilisario 150 0,4 1
Semirapido 185 0,58 1,65
Rapido 265 0,8 2,8
Tripla corona 350 1,7 4
Forno 300 1 3
Grill 200 - 1,85
PIASTRE ELETTRICHE HI-LIGHT
Diametro, mm
Potenza massima,
kW
Tipo di piastra
145 1,2 High-Light
265-170 2,2 – 1,4 High-Light
210-120 2,1 – 0,7 High-Light
PIASTRE ELETTRICHE RAPIDA
Diametro, mm
Potenza massima,
kW
Tipo di piastra
145 1,5 Rapida
180 2,0 Rapida
POTENZE ELEMENTI DEL FORNO ELETTRICO
Resistenza platea, kW 1,1
Resistenza cielo-grill, kW 1,1-1,5
Luce forno, W 15
Fan, W 22-26
DATI UTILI PER CONSUMO DI ENERGIA DI FORNI ELETTRICI
Tempo impiegato per cottura carico normale statico in minuti 43,8
Tempo impiegato per cottura carico normale ventilato in minuti 44,9
Super cie utile del piano di cottura leccarda in cm
2
1143
