– 9 –

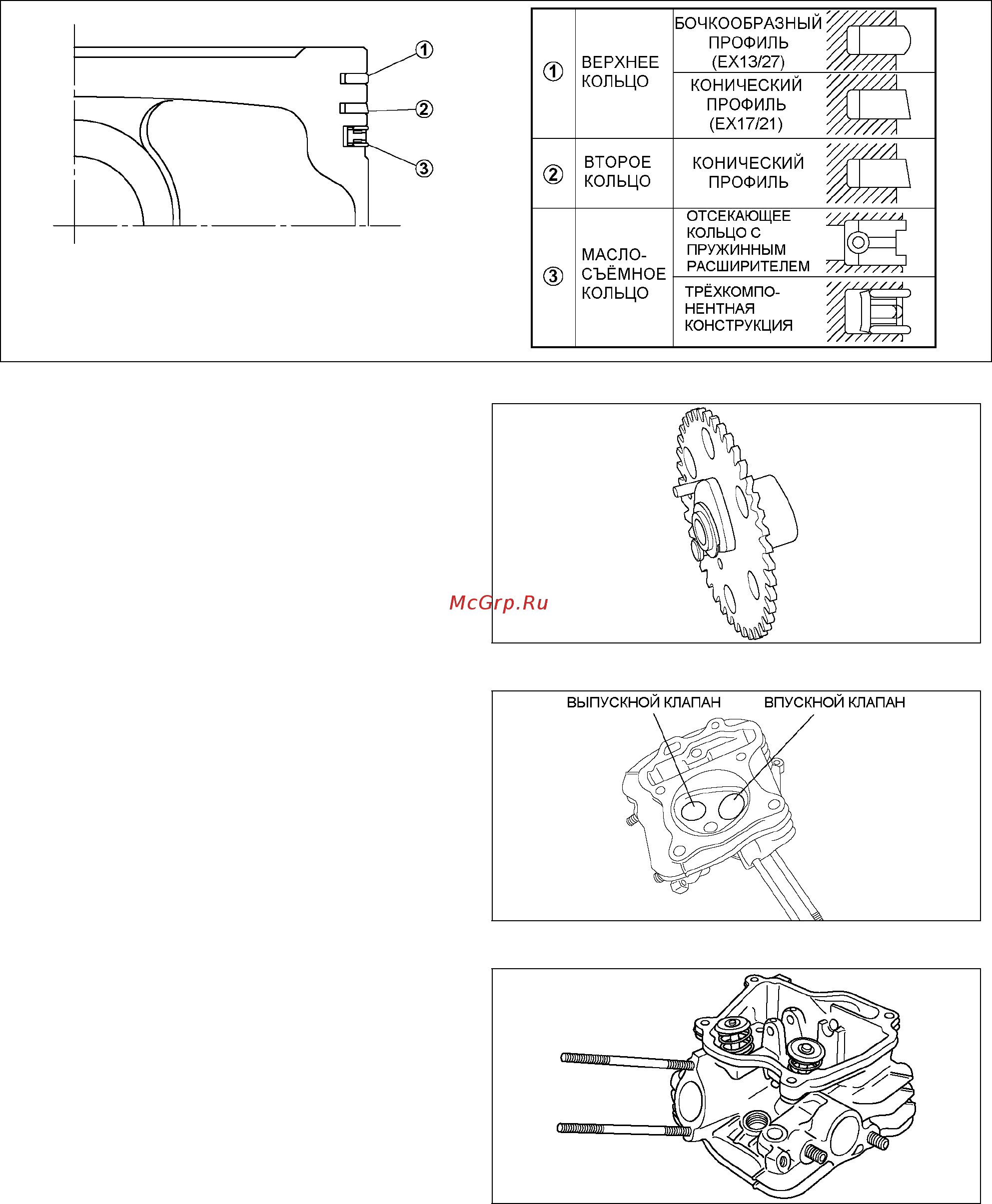

4-5 ПОРШНЕВЫЕ КОЛЬЦА
Поршневые кольца изготавливаются из специального сорта литого чугуна. Верхнее кольцо имеет
цилиндрический или конический профиль, а второе кольцо – конический профиль. В зависимости от
назначения двигателя имеются два типа поршневых колец. В силу взаимозаменяемости в качестве
запасной детали можно заказать отсекающее кольцо с пружинным расширителем.
Рис. 4-5
4-6 РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Распределительный вал и звёздочка
выполнены из специального спечённого
сплава. Они изготовлены в виде
моноблока. Распределительный вал
оснащён выпускным и впускным кулачками
и декомпрессионным рычагом,
расположенным на стороне вала звёздочки.
Рис. 4-6
4-7 РАСПОЛОЖЕНИЕ КЛАПАНОВ
Двигатель оснащён соединённым с цепным
приводом верхним кулачком и конструкцией
верхнего клапана и единым кулачком,
выполняющим функции забора воздуха и
выпуска выхлопа.
Рис. 4-7
4-8 ГОЛОВКА БЛОКА ЦИЛИНДРА
Головка блока цилиндра выполнена
моноблоком литьём под давлением из
алюминиевых сплавов с односкатной
крышкой камеры сгорания. Впускной и
выпускной патрубки для повышения
эффективности сгорания расположены
крестообразно.
Рис. 4-8
