– 29 –
5-4 МЕТОДИКА ПОВТОРНОЙ СБОРКИ
5-4-1 ЗАМЕЧАНИЯ ПО ПОВТОРНОЙ СБОРКЕ
(1) Тщательно очистите каждую деталь, соблюдая особую осторожность при очистке поршня,
цилиндра, коленчатого вала, шатуна и подшипников.
(2) Удалите со стенок цилиндра нагар. Будьте особенно осторожны при удалении нагара из канавок
поршневых колец.
(3) Обследуйте масляные уплотнения на отсутствие повреждений в зоне кромок. При повреждении
замените. Перед сборкой нанесите на кромки масло.
(4) Замените все прокладки новыми.
(5) При необходимости замените шпонки, штыри, болты и гайки новыми.
(6) Затяните гайки и болты с указанными крутящими моментами.
(7) При сборке двигателя смажьте все подвижные детали.
(8) Проверьте зазоры и торцевые биения и при необходимости отрегулируйте.
(9) При установке в процессе сборки двигателя важных узлов проверяйте вручную их вращение на
отсутствие заклинивания и отсутствие посторонних шумов.
5-4-2 ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ И МЕРЫ
ПРЕДОСТОРОЖНОСТИ

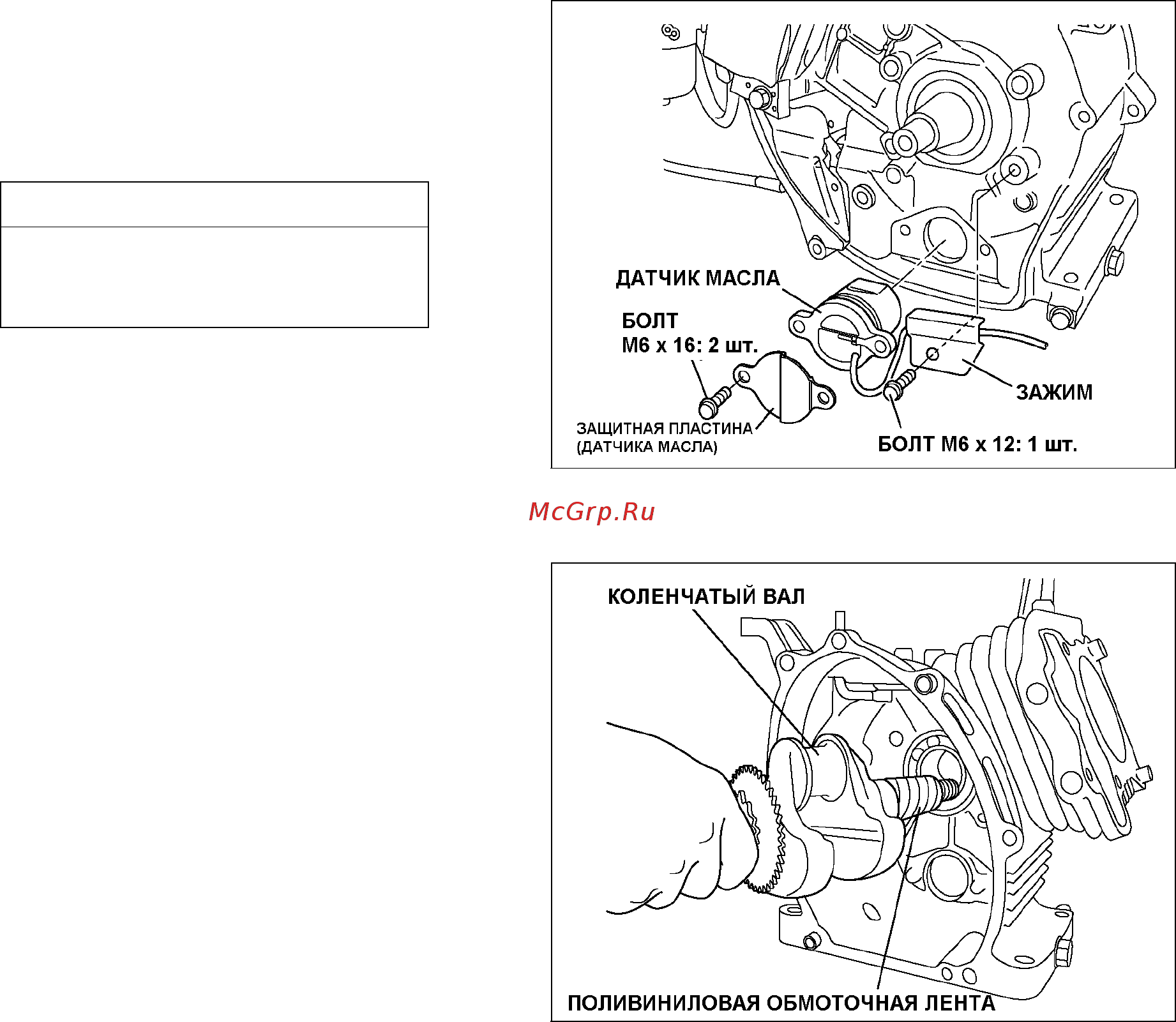

(1) ДАТЧИК МАСЛА
(a) Установите датчик масла и закрепите
зажимом провод.
(b) Установите защитную пластину (только
для обмотки возбуждения).
(c) Установите блок управления.
Одновременно установите провод
заземления блока управления.
(См. рис. 5-49a на стр. 38).
Рис. 5-29
(2) КОЛЕНЧАТЫЙ ВАЛ
(a) Оберните шпоночную часть
коленчатого вала поливиниловой
лентой и установите коленчатый вал в
корпус двигателя, следя за тем, чтобы
не повредить кромки масляных
уплотнений.
(b) Установите сегментную шпонку (для
магнето маховика).
ПРИМЕЧАНИЕ: Не устанавливайте
сегментную шпонку до того, как вы
установите коленчатый вал в корпус
двигателя.
Рис. 5-30
Затягивающие моменты
10,0 Н•м
(100 кгс-см)
(7,2 фут на фунт-сила)
