– 30 –

(3) ПОРШЕНЬ И ПОРШНЕВЫЕ КОЛЬЦА

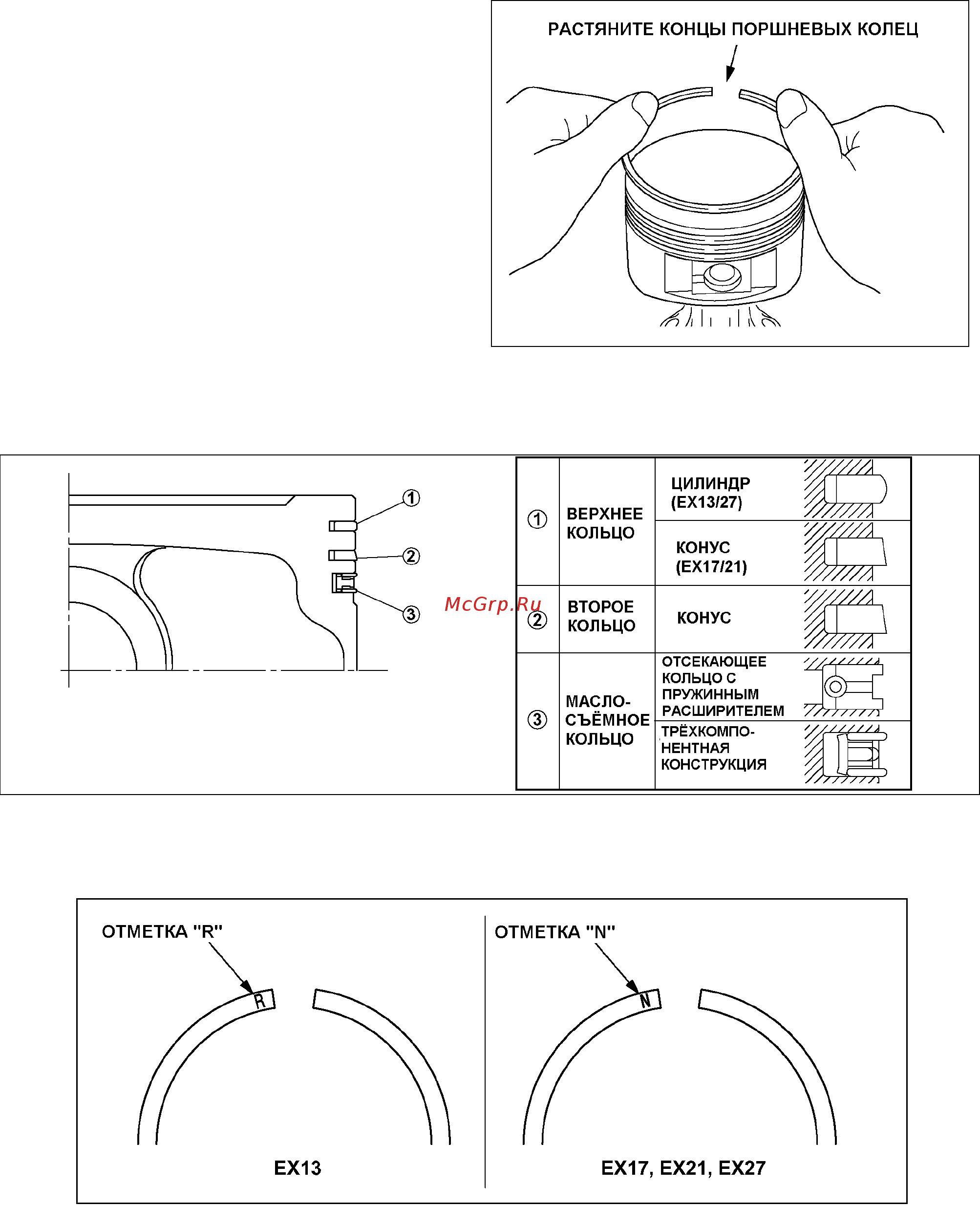

Растягивая кольца настолько, чтобы

каждое из них можно было бы установить в

соответствующую канавку, установите их

на поршень.

ПРИМЕЧАНИЕ: Следите за тем, чтобы в

процессе посадки не вращать кольца

чрезмерно, чтобы не повредить их. Первым

устанавливается маслосъёмное кольцо,

затем второе кольцо и последним -

верхнее.

При установке второго кольца следите за

тем, чтобы отметка ‘N’ была обращена

вверх (см. рис. 5-33).

Рис. 5-31

Рис. 5-32

Рис. 5-33
