– 31 –
(4) ПОРШЕНЬ И ШАТУН

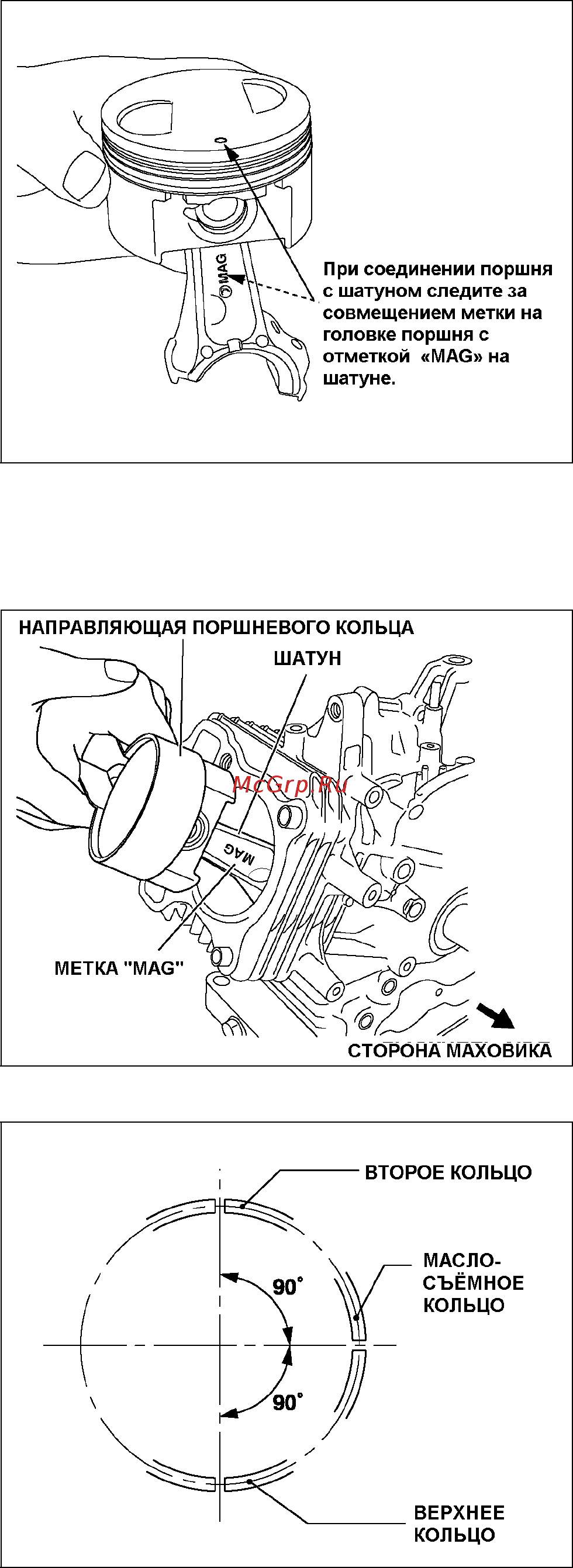

Поршень закрепляется на шатуне
поршневым пальцем.
При соединении поршня с шатуном
следите за совмещением метки на
головке поршня с отметкой «MAG» на
шатуне.
ПРИМЕЧАНИЕ 1: Перед
установкой шатуна нанесите масло на
его меньший конец.
ПРИМЕЧАНИЕ 2: Установите на
оба окончания поршневого пальца
разрезные зажимные кольца и
убедитесь в отсутствии их люфта.
Рис. 5-34
Рис. 5-35
(5) ШАТУН
(a) Установите поршень и сборку шатуна в
цилиндр, удерживая поршневые кольца
и направляющие колец таким образом,
чтобы они совмещались с меткой
«MAG» со стороны маховика. (Если
направляющие колец отсутствуют,
удерживайте поршневые кольца
пальцами, постукивая по верхней части
поршня деревянной киянкой.)
ПРИМЕЧАНИЕ 1: Перед установкой в
цилиндр шатуна нанесите масло на
поршневые кольца, больший конец
шатуна и стенки цилиндра.
ПРИМЕЧАНИЕ 2: Разрезы поршневых
колец должны располагаться с
интервалами в 90 градусов.
(См. рис. 5-36)
Рис. 5-36
