– 32 –

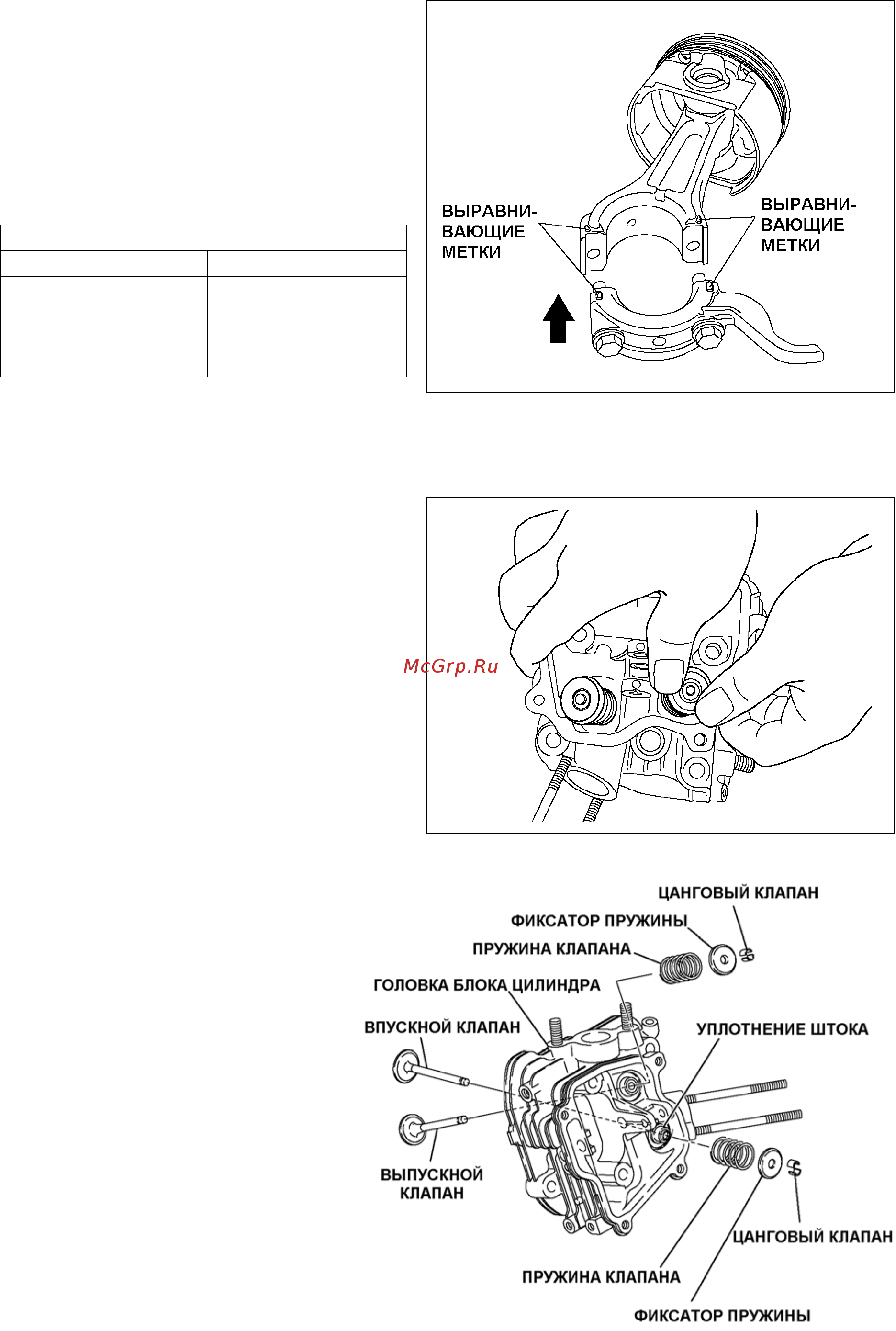

(b) Проворачивая коленчатый вал вниз до
достижения нижней мёртвой точки и
слегка постукивая по головке поршня
обеспечьте совмещение большего
конца шатуна с поршневым пальцем.
(c) Для установки шатуна точно
совместите соответствующие метки и
крепёжные скобы.
(d) Медленно проворачивая коленчатый
вал, убедитесь в свободном
перемещении шатуна.
Рис. 5-37
(6) ВПУСКНОЙ И ВЫПУСКНОЙ КЛАПАНЫ
При установке впускного и выхлопного
клапанов на головку цилиндра соблюдайте
указанные ниже правила.
ПРИМЕЧАНИЕ 1: При появлении
признаков износа замените клапан
новым. (См. «ТАБЛИЦЫ ЗАМЕНЫ
СТАНДАРТНЫХ КОМПОНЕНТОВ» на
стр. 78 и 79.)
ПРИМЕЧАНИЕ 2: Тщательно
удалите со стенок камеры сгорания
отложения нагара. Перед установкой
нанесите масло на штоки впускного и
выхлопного клапанов.
Установите клапаны на головку
цилиндра и установите её на
горизонтальный верстак. Далее
установите пружины клапанов,
фиксаторы пружин и цанговые
клапаны. (Установите уплотнение
штока на направляющую
впускного клапана.)
Рис. 5-38
Затягивающие моменты
EX13,17,21 EX27
13,0 - 15,0 Н•м
(130 – 150 кгс-см)
(9,4 – 10,8 фут на
фунт-сила)
17,0 - 20,0 Н•м
(170 – 200 кгс-см)
(12,3 – 14,5 фут на
фунт-сила)
Рис. 5-38b
