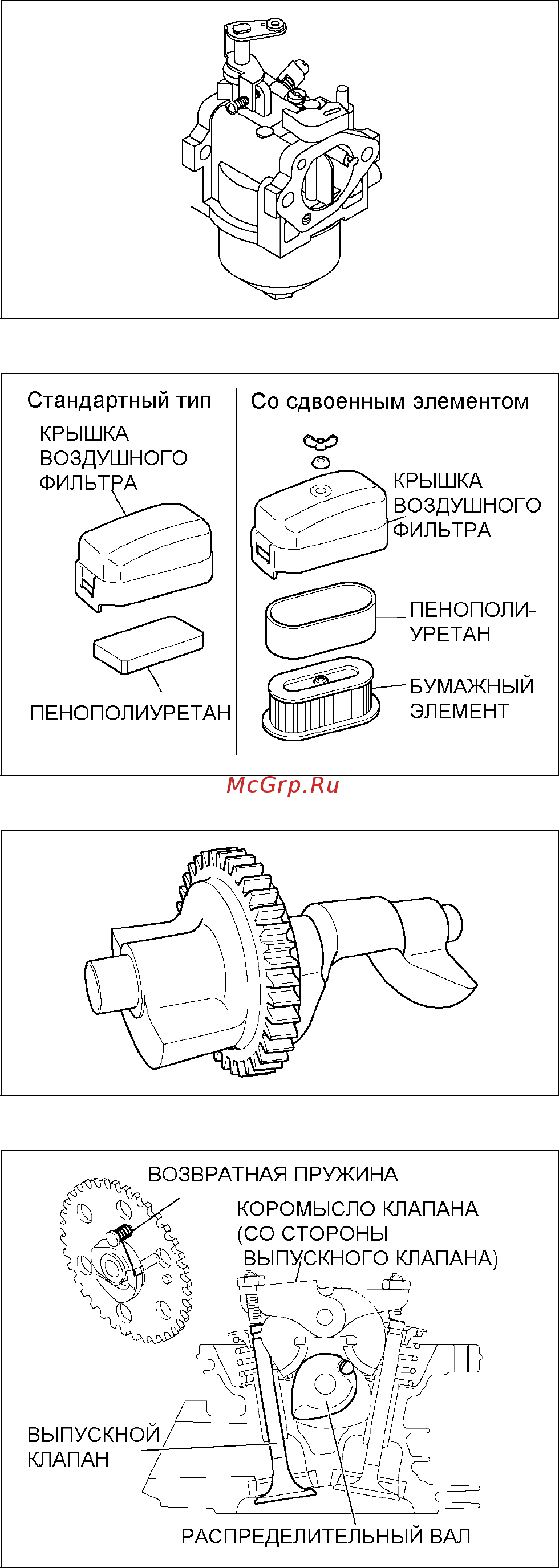

– 11 –
4-14 КАРБЮРАТОР
Двигатель оборудован горизонтальным
карбюратором. Доводка карбюратора
производится после всесторонней проверки
характеристик двигателя (включая запуск,
разгон, потребление топлива и выходную
мощность). Особое внимание уделено
многоцелевому использованию двигателя.
(Дополнительные подробности можно
найти на стр. 57 в разделе «11.
КАРБЮРАТОР».)
Рис. 4-12
4-15 ВОЗДУШНЫЙ ФИЛЬТР
В двигателе используется наиболее
бесшумный воздушный фильтр по
сравнению с обычными моторами. В
стандартном воздушном фильтре
используется смачиваемый элемент на
основе пенополиуретана.
Двухкомпонентный воздушный фильтр (с
первичным пористым сухим элементом и
вторичным сухим бумажным элементом) и
прочие типы также предлагаются в
качестве заказываемых отдельно
дополнительных комплектующих.
Рис. 4-13
4-16 БАЛАНСИРОВОЧНОЕ УСТРОЙСТВО
(ПРЕДУСМОТРЕНО ТОЛЬКО В
МОДЕЛИ EX27D)
Дисбаланс сил инерции компенсируется
балансировочным устройством,
вращающимся с той же скоростью, что и
коленчатый вал для наиболее
эффективного подавления вибраций.
Рис. 4-14
4-17 СИСТЕМА СНИЖЕНИЯ ДАВЛЕНИЯ
На коленчатом валу установлена
автоматическая система снижения
давления. Она открывает выпускной клапан
до достижения максимальной компрессии,
что позволяет уменьшить давление
компрессии и уменьшить усилие,
необходимое для ввода в действие ручного
стартёра.
При работающем двигателе система
снижения давления подавляется
центробежными силами и компрессия
полностью преобразуется в выходную
мощность.
