– 47 –
6. МОТОРНОЕ МАСЛО
Использование моторного класса указанного сорта и вязкости значительно продлевает срок
службы двигателя и повышает его производительность.
Использование недостаточного или избыточного количества масла может привести к серьёзным
проблемам, включая заклинивание двигателя.
6-1 КЛАССИФИКАЦИЯ СОРТОВ МАСЛА
Классификация API (Американского нефтяного института)
Классы, рекомендуемые для двигателей Robin: SE или выше
(рекомендуются SG, SH или SJ)

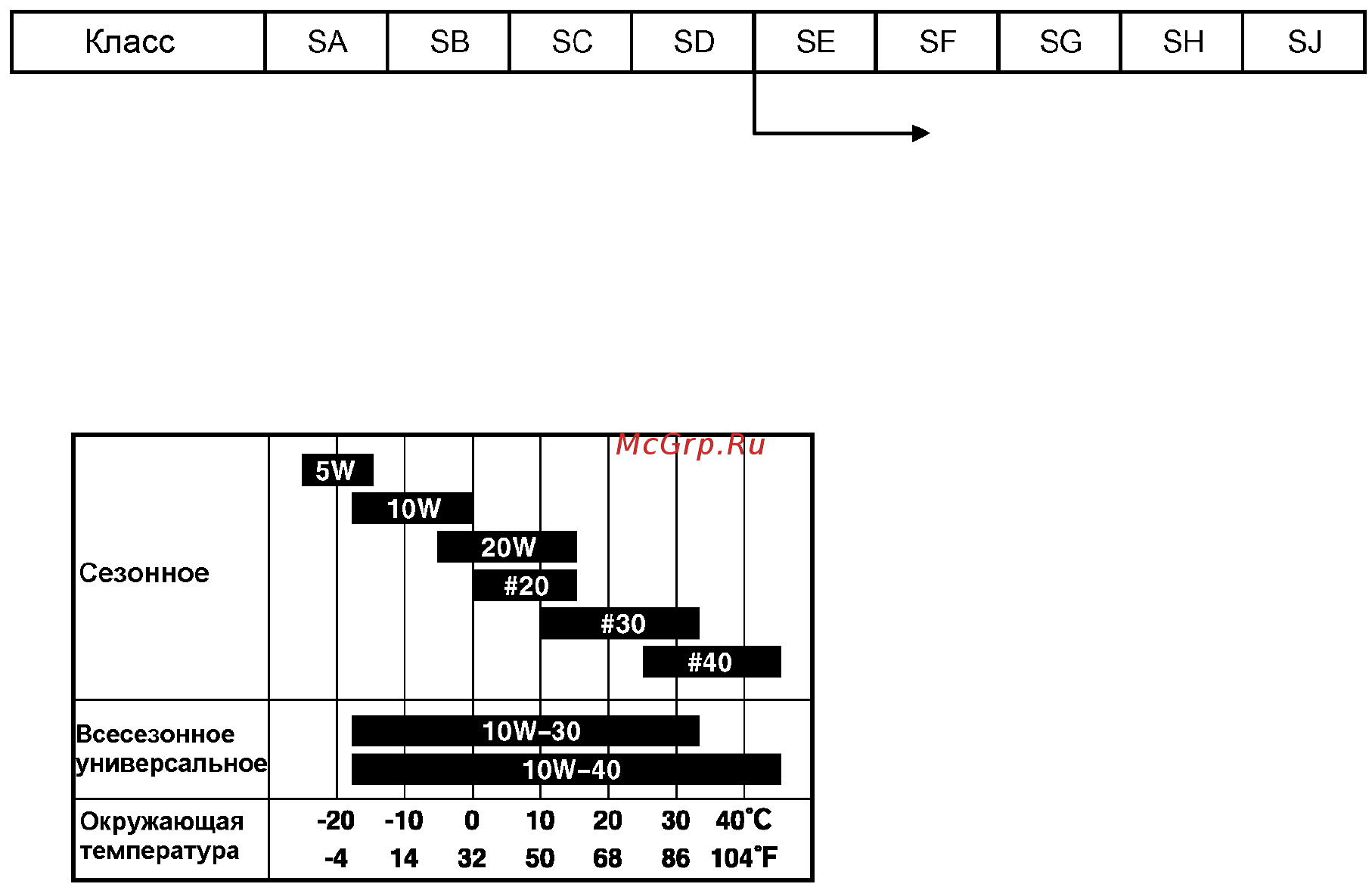

6-2 КЛАССИФИКАЦИЯ СОРТОВ МАСЛА ПО ВЯЗКОСТИ
Классификация SAE (Общества инженеров автомобильной промышленности и транспорта)
Следите за тем, чтобы указанная в таблице вязкость автомобильного моторного масла
соответствовала температуре окружающего воздуха.
Когда температура окружающего воздуха падает ниже -20°C или становится выше +40°C, следует
выбирать моторное масло с вязкостью, соответствующей преобладающим условиям.
При использовании универсальных всесезонных масел следует помнить о том, что скорость
расхода масла увеличивается с ростом температуры воздуха.
6-3 ДОБАВЛЕНИЕ И ЗАМЕНА МОТОРНОГО МАСЛА
Проверка уровня и добавление .................
моторного масла
При каждом использовании двигателя. (доливайте
масло до максимальной отметки)
Замена моторного масла ............................ Первая замена .......... после 20 часов эксплуатации
Впоследствии ....... каждые 100 часов эксплуатации
