– 14 –
5. РАЗБОРКА И ПОВТОРНАЯ СБОРКА
5-1 ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
(1) При разборке двигателя для правильной его повторной сборки запоминайте расположение
деталей. При необходимости прикрепите к деталям идентификационные метки с указанием
инструкций по их сборке.
(2) Храните группы деталей в отдельных коробках. Это упростит сборку.
(3) Для предотвращения перепутывания деталей после извлечения из двигателя храните каждую
группу деталей временно собранной.
(4) Обращайтесь с разобранными деталями с исключительной осторожностью. При необходимости
очистите их бензином.
(5) При разборке и сборке двигателя используйте надлежащий инструмент.
5-2 СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Наименование инструмента Использование

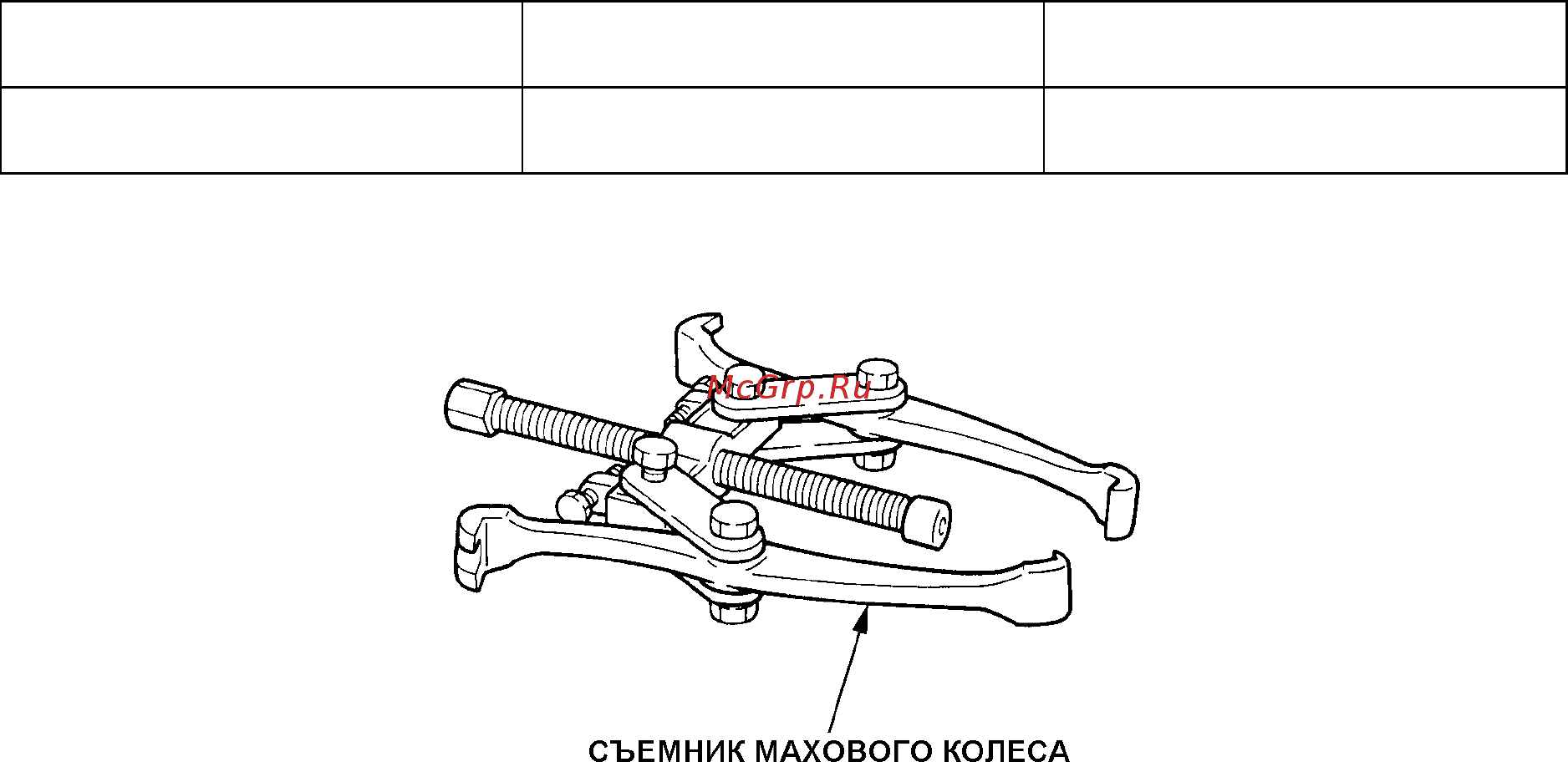

Имеющиеся в продаже изделия Съемник махового колеса Для съёма махового колеса
Рис. 5-1
