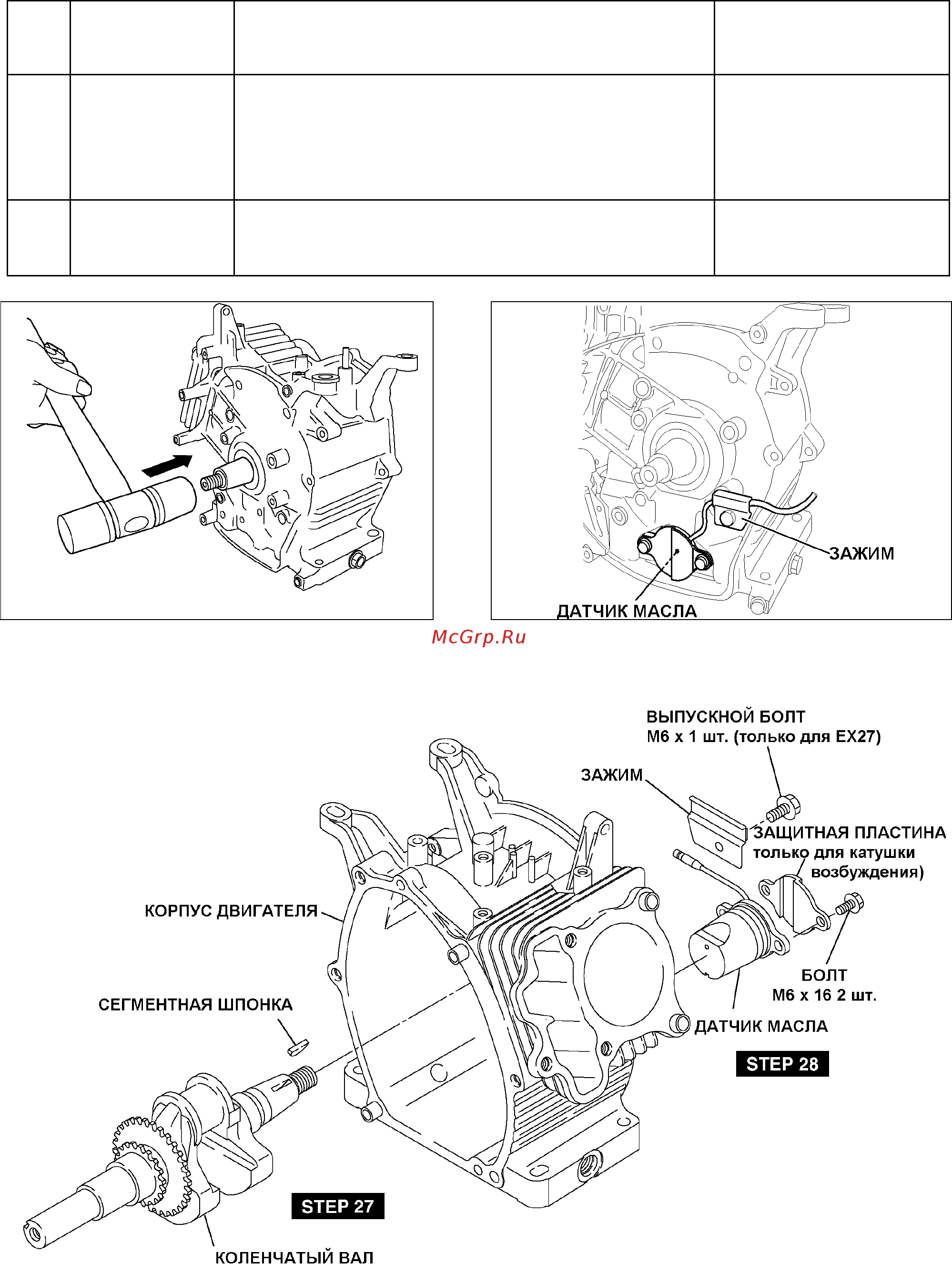

– 28 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
27
Коленчатый вал (1) Удалите сегментную шпонку (магнето маховика).
(2) Извлеките карданный вал из корпуса двигателя,
постукивая со стороны магнето пластиковым
молотком и стараясь не повредить масляное
уплотнение. (См. рис. 5-24)
Пластиковый молоток
28
Датчик масла
(дополнительное
оборудование)
(1) Удалите зажим. (См. рис. 5-25)
(2) Извлеките масляный датчик из корпуса
двигателя.
M6 x 12 мм: 1 шт.
M6 x 16 мм: 2 шт.
Рис. 5-24 Рис. 5-25
Рис. 5-23
