– 27 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
25
Шатун и
поршень
(1) Удалите из цилиндра и головки поршня весь
нагар и извлеките болт шатуна.
(2) Удалите колпачок шатуна.
(3) Проворачивайте коленчатый вал до тех пор,
пока поршень не установится в верхнее
положение. Надавите на шатун и удалите
поршень из верхней части цилиндра.
10 мм торцевой ключ
M6 x 33 мм: 2 шт.
(Модели EX13, 17 и 21)
M7 x 40 мм: 2 шт.
(Модель EX27)
26
Поршень и
поршневые
кольца
(1) Удалите поршневые разрезные кольца (2 шт.).
Извлеките поршневой палец и снимите поршень
с меньшего конца шатуна, следя за тем, чтобы
не повредить меньший конец шатуна.
(2) Удалите с поршня поршневые кольца,
растягивая их в месте зазора. В процессе
выполнения этой операции соблюдайте особую
осторожность.

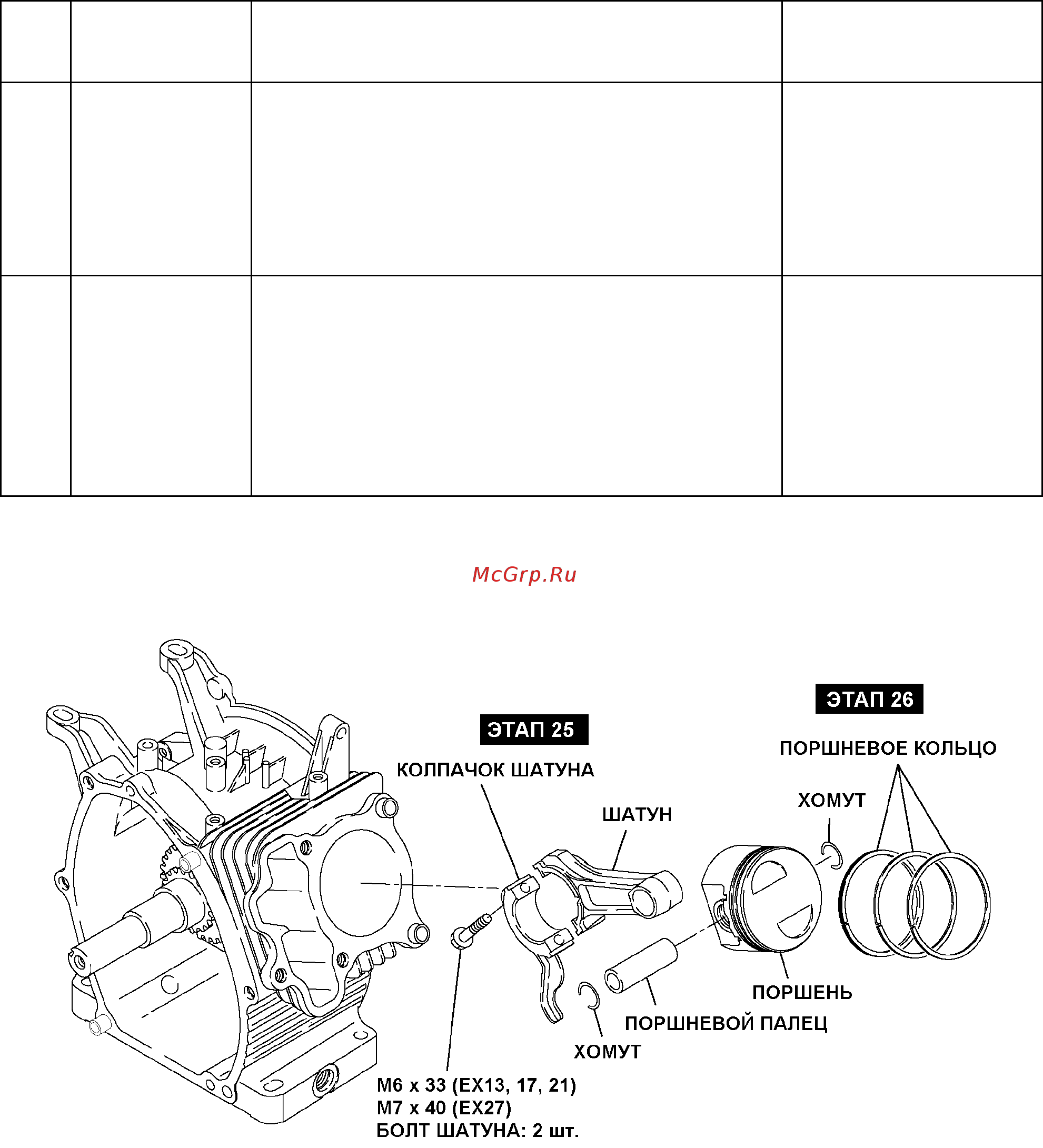

Рис. 5-22
