– 26 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления

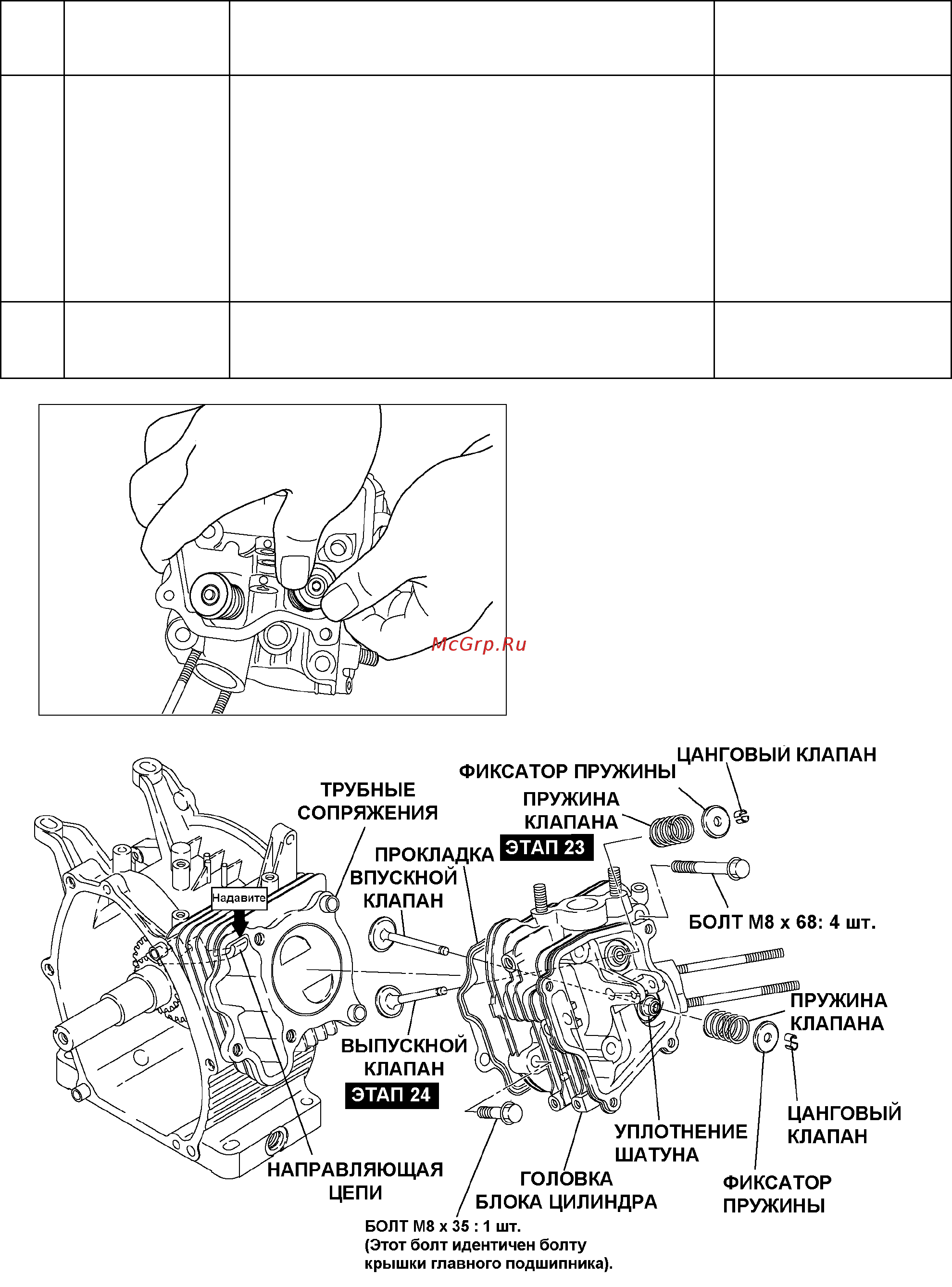

23
Головка блока
цилиндра,
направляющая
цепи
(1) Удалите с корпуса двигателя головку блока
цилиндра.
(2) Удалите с головки блока цилиндра прокладку
головки блока цилиндра.
(3) Удалите с верхней части корпуса двигателя
направляющую цепи.
(Если удалять направляющую цепи через
внутреннюю сторону корпуса двигателя, она
может быть повреждена).
Торцевой ключ на 12 мм
М8 х 68 мм : 4 шт.
М8 х 35 мм : 1 шт.
24
Впускной и
выпускной
клапаны
(1) Удалите цанговый клапан с фиксатора пружины.
(см. рис. 5-21)
(2) Удалите впускной клапан и выпускной клапан.
Рис. 5-21
Рис. 5-20
