– 25 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
22
Натяжное
приспособление,
распредели-
тельный вал
(1) Удалите натяжное приспособление. (См. рис. 5-
18а). Не потеряйте штырь (натяжного
приспособления).
(2) Удалите удерживающий болт штыря
(распределительного вала) с крышки блока
головки цилиндра. (См. рис. 5-18b)
(3) Удалите штырь (распределительного вала),
соблюдая осторожность, чтобы не повредить
уплотнительное кольцо.
(4) Удалите со звёздочки распределительного вала
цепь и затем снимите распределительный вал.
(См. рис. 5-19)
(5) Снимите с распределительного вала цепь.
Торцевой гаечный ключ
на 10 мм или ключ на
M6 x 12mm: 1 шт.

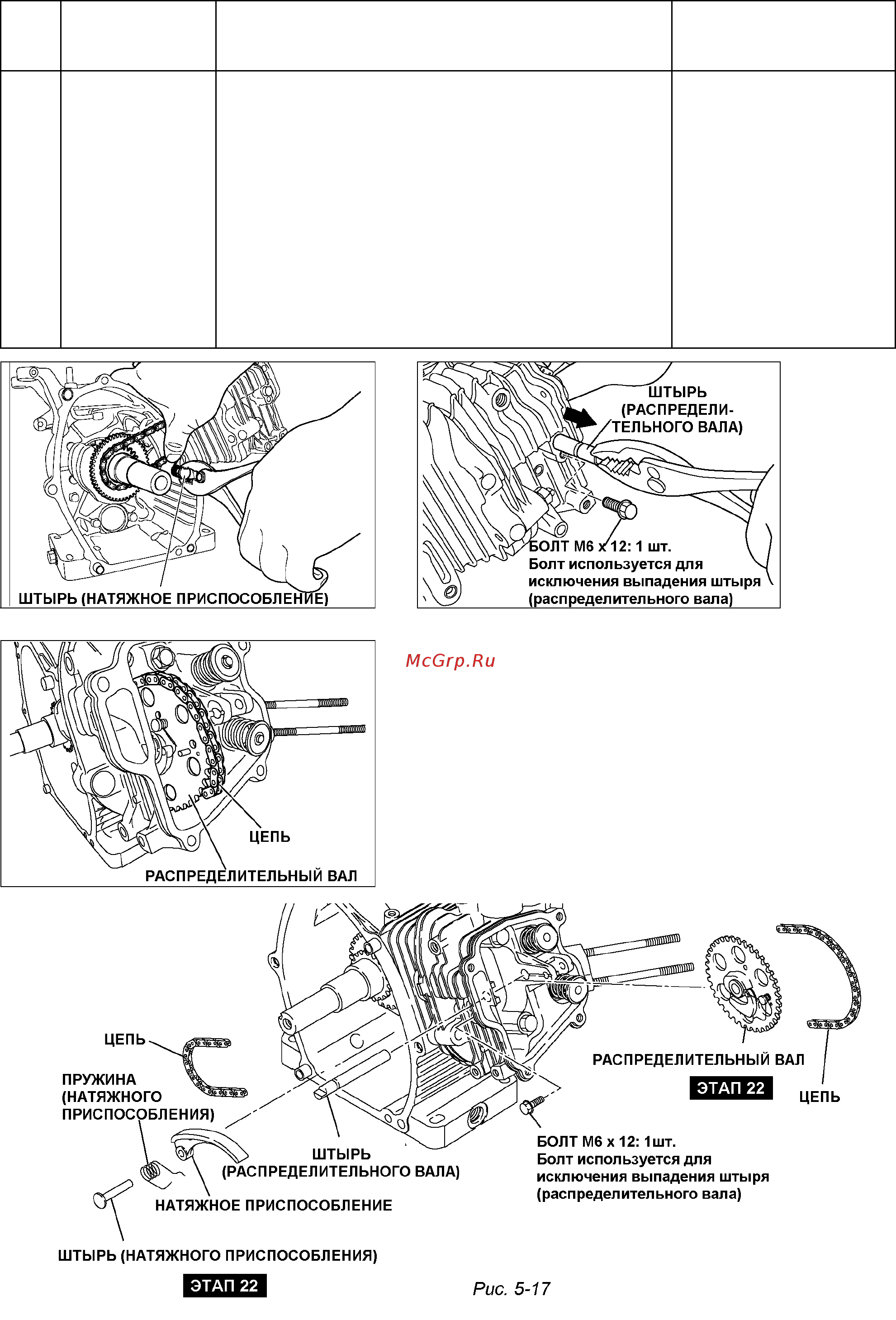

Рис. 5-18а Рис. 5-18b
Рис. 5-19
