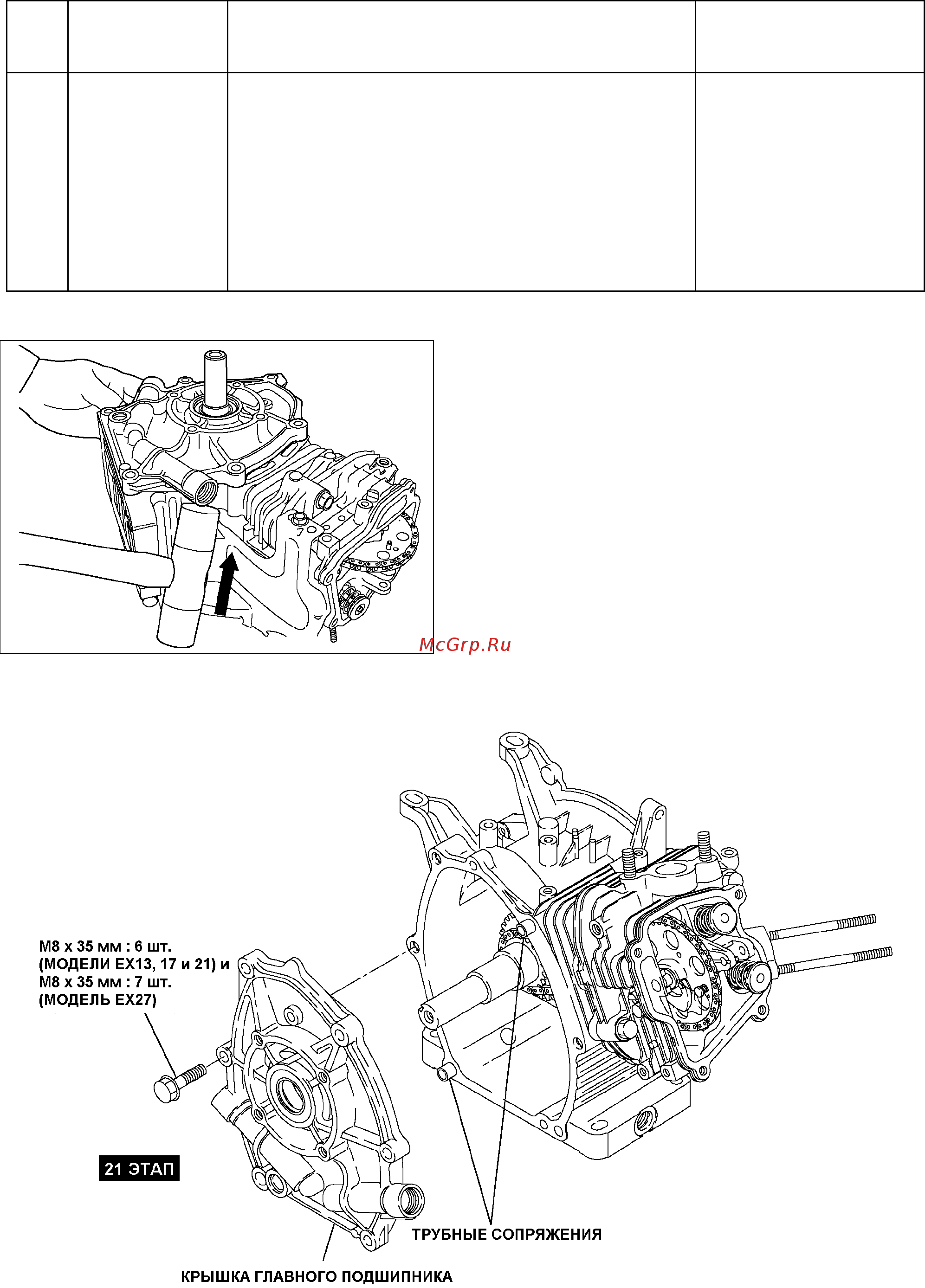

– 24 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
21
Крышка главного
подшипника
(1) Извлеките с корпуса двигателя болты фланца
крепления крышки главного подшипника.
Слегка постукивая вокруг крышки главного
подшипника пластмассовой киянкой или
аналогичным инструментом снимите крышку.
(См. рис. 5-16)
Следите за тем, чтобы не повредить указатель
уровня масла, уплотнения и не ослабить
сопряжения труб.
Гаечный ключ на 12 мм
M8 x 35 мм: 6 шт.
(модели EX13, 17 и 21)
M8 x 35 мм: 7 шт.
(модель EX27)
Рис. 5-16
Рис. 5-15
