– 23 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления
19
Крышка
коромысла
(1) Удалите крышку коромысла с крышки блока
головки цилиндра.
(2) Удалите прокладку (крышки коромысла).
Кольцевой гаечный ключ
на 10 мм
M6 x 12 мм: 4 шт.
20
Коромысло
клапана

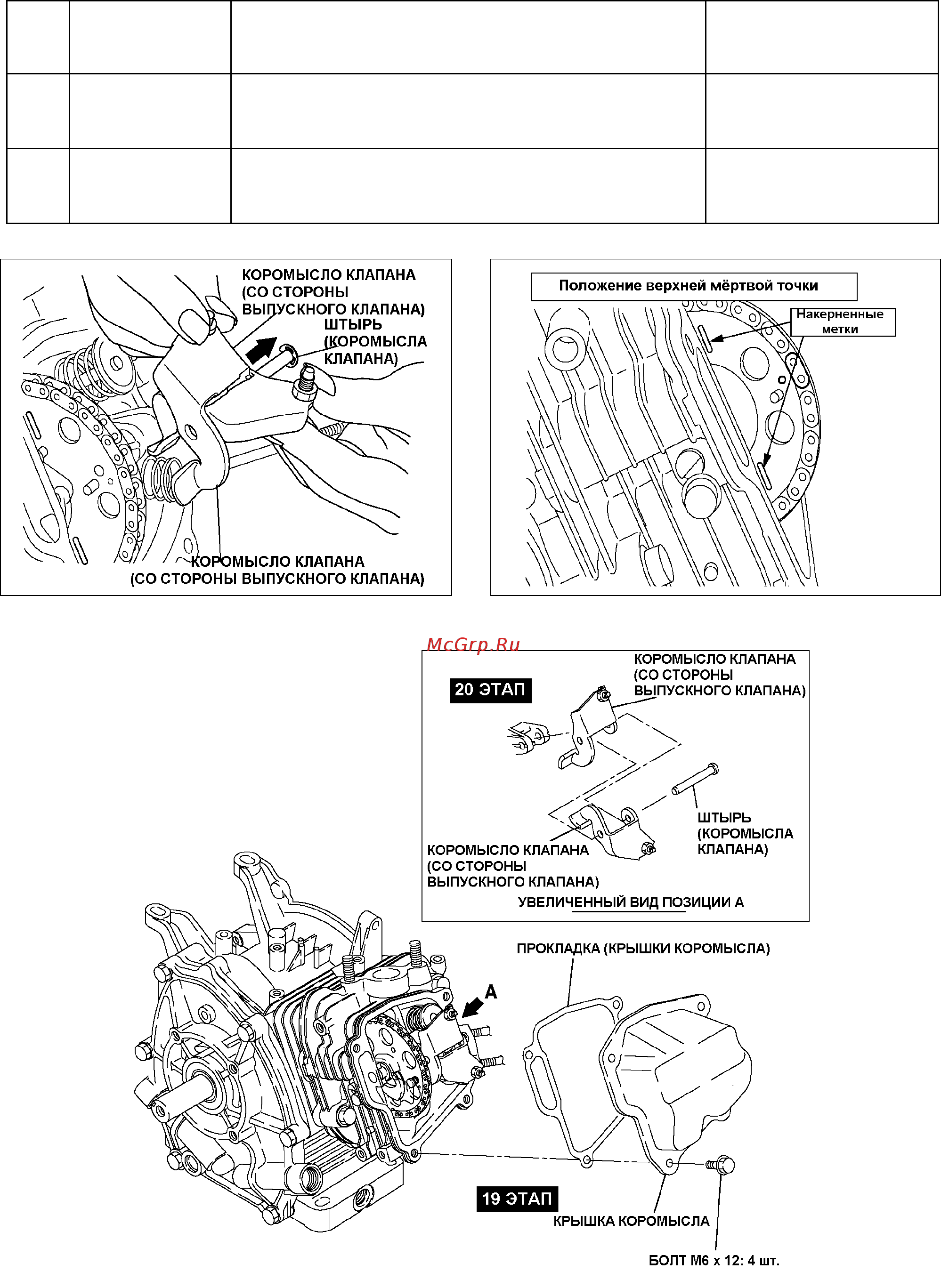

В верхней мёртвой точке компрессии удалите
штырь (коромысла клапана) и коромысло клапана с
крышки головки блока цилиндра. (См. рис. 5-14b.)
Рис. 5-14а Рис. 5-14b
Рис. 5-13
