– 22 –
Этап Демонтируе-
мые детали
Замечания и последовательность операций Крепления

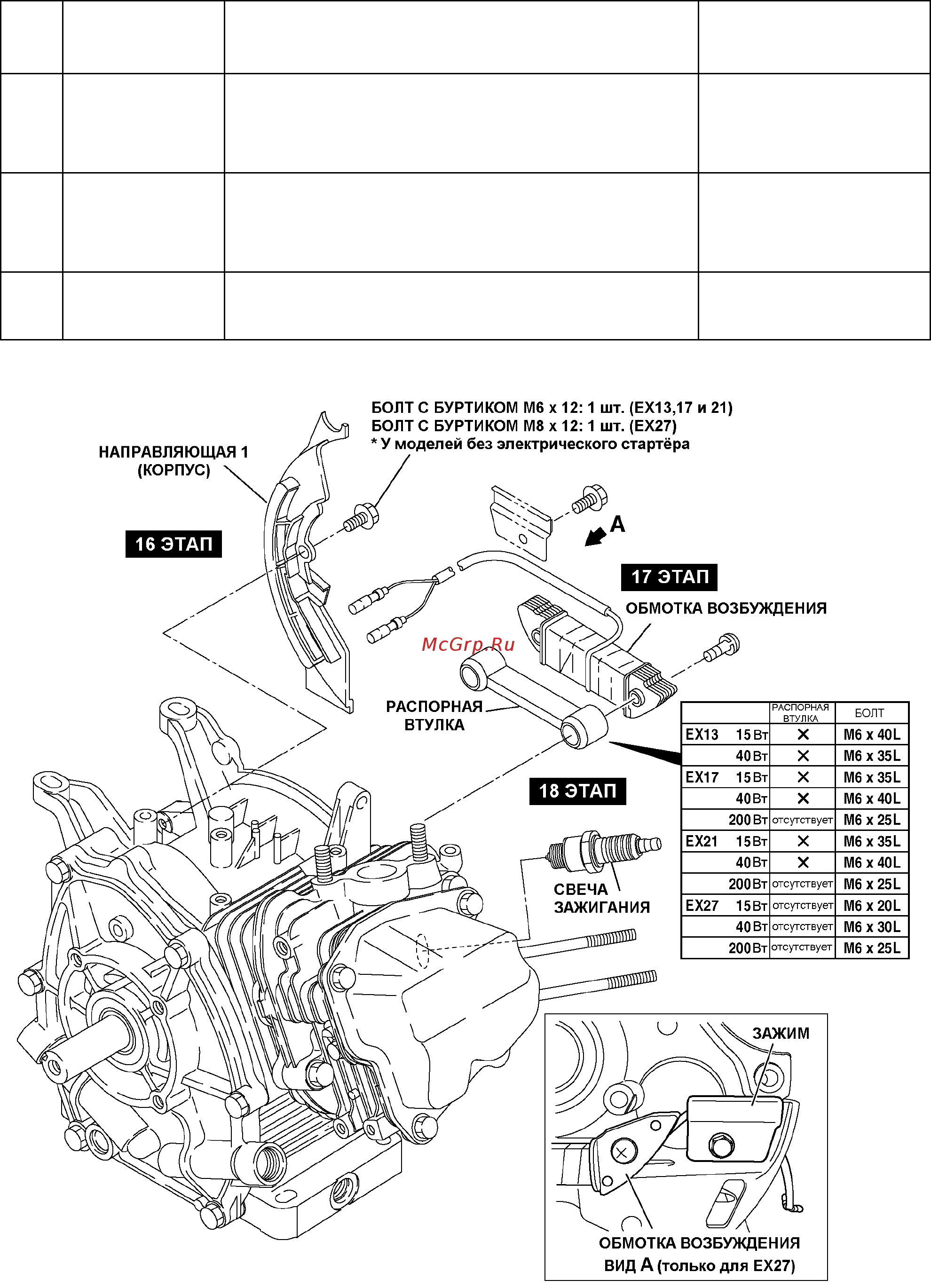

16
Направляющая 1
(корпус)
Удалите направляющую 1 (корпуса) M6 x 12 мм: 1 шт.
(Модели EX 13, 17 и 21)
M8 x 12 мм: 1 шт.
(модель EX27)
17
Обмотка
возбуждения
(дополнительное
оборудование)
Удалите обмотку возбуждения. (у модели EX27
извлеките также хомут провода)
Кольцевой гаечный ключ
M6 x 20 мм: 2 шт.
+ отвёртка
18
Свеча зажигания Удалите с крышки блока головки цилиндра свечу
зажигания.
Ключ для свечи
зажигания на 21 мм
Рис. 5-12
