– 17 –

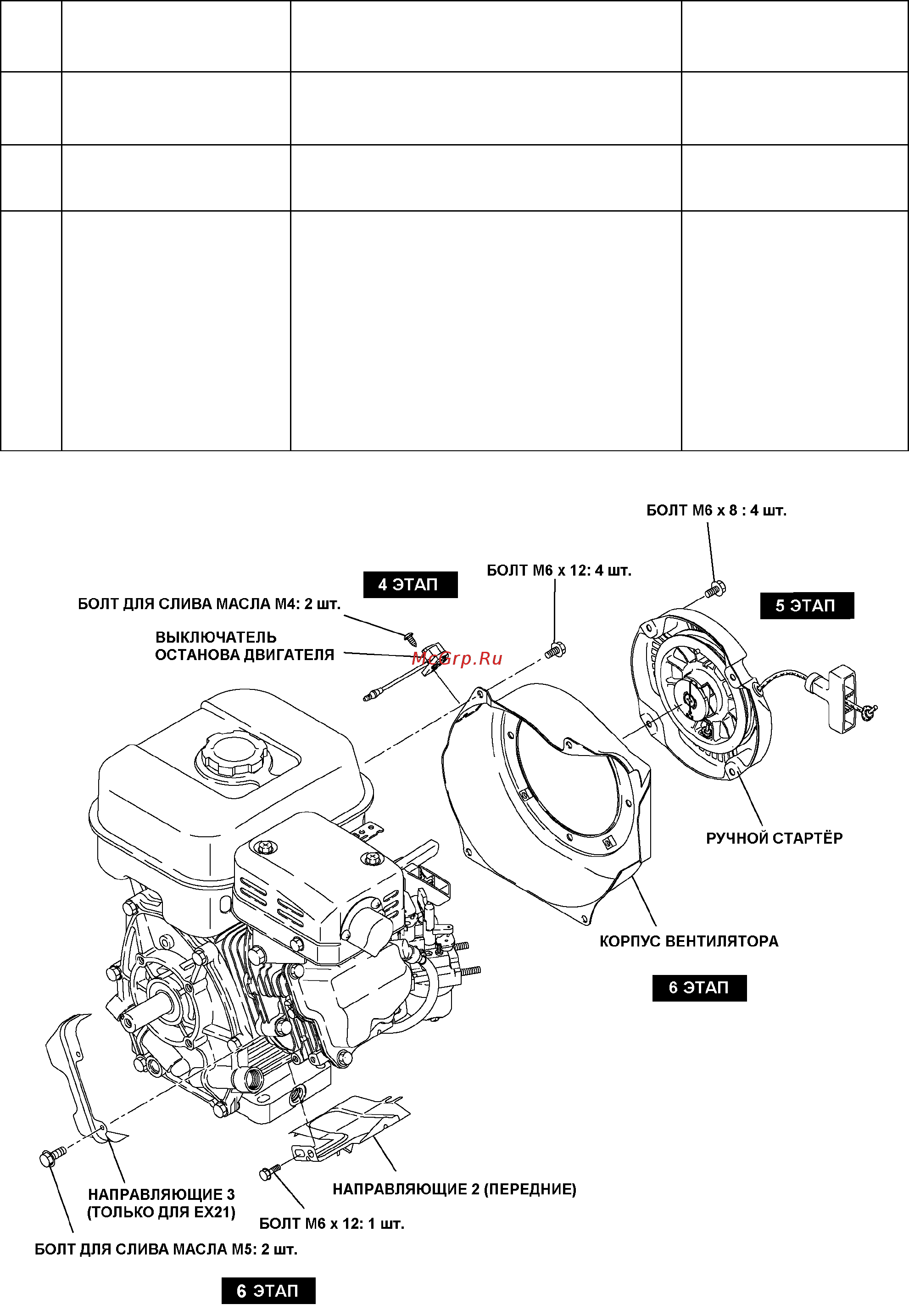

Этап Демонтируемые детали Замечания и последовательность
операций
Крепления
4
Выключатель останова
двигателя
Отсоедините провода и извлеките
выключатель останова из корпуса
вентилятора.
5
Ручной стартёр Удалите с корпуса вентилятора ручной
стартёр.
Гаечный ключ на 10 мм
M6 x 8 мм: 4 шт.
6
Корпус вентилятора
Направляющие 2
(передние)
Направляющие 3
(1) Извлеките из картера корпус
вентилятора.
(2) Извлеките направляющие 2 (передние)
и 3.
Гаечный ключ на 10 мм
M6 x 12 мм: 4 шт.
Гаечный ключ на 10 мм
или гаечный ключ
M6 x 12 мм: 2 шт.
(Направляющие 2
(передние))
Болт для слива масла
М5: 2 шт.
(направляющие 3)
Рис. 5-4
