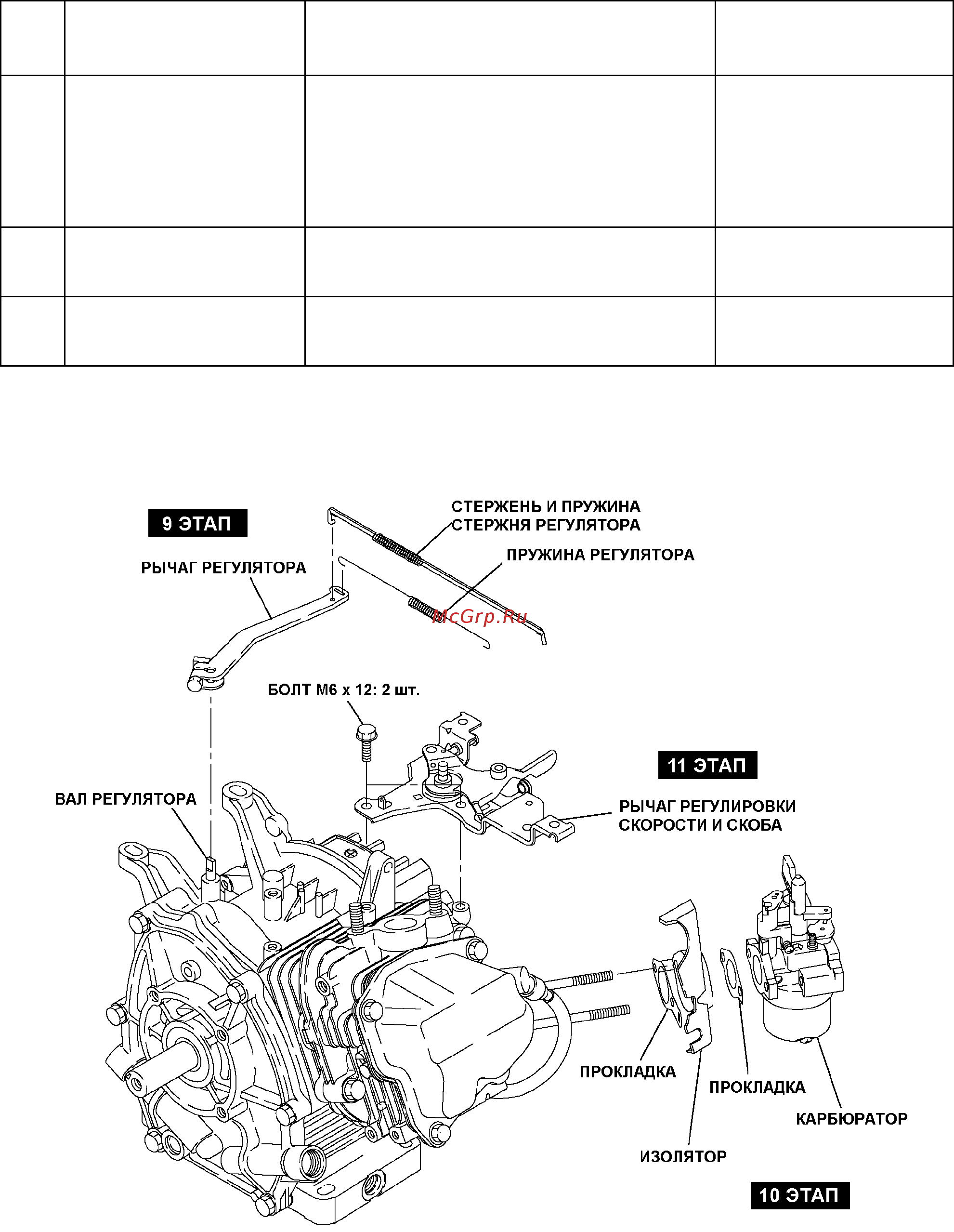

– 19 –
Этап Демонтируемые детали Замечания и последовательность
операций
Крепления
9
Система регулировки
(1) Ослабьте болт и удалите рычаг
управления с вала регулятора. Болт
удалять не обязательно.
(2) Удалите пружину регулятора.
(3) Удалите стержень регулятора и пружину
стержня с карбюратора.
Торцевой гаечный ключ
на 10 мм или ключ на
M6 x 30 мм: 1 шт.
10
Изоляция карбюратора Удалите карбюратор с крышки блока
головки цилиндра. Удалите изолятор.
11
Рычаг регулировки
скорости и скоба
Удалите с крышки блока головки цилиндра
рычаг регулировки скорости и скобу.
Гаечный ключ на 10 мм
M6 x 12 мм: 2 шт.
Рис. 5-7
