Техническое обслуживание БЕЛАРУС серии «900»
195
Проверка и регулировка регулято-
ра давления пневмосистемы.
Через 1000 ч работы трактора (ТО-3),
при нарушении работы регулятора
давления, а также после его разборки
для промывки или замены изношен-
ных деталей, произведите регулиро-
вочные операции в следующей по-
следовательности:
• Присоедините к баллону на время
проверки и регулировки манометр
с ценой деления 0,1-0,2 кгс/см
2
и
со шкалой не менее 16 кгс/см
2
.

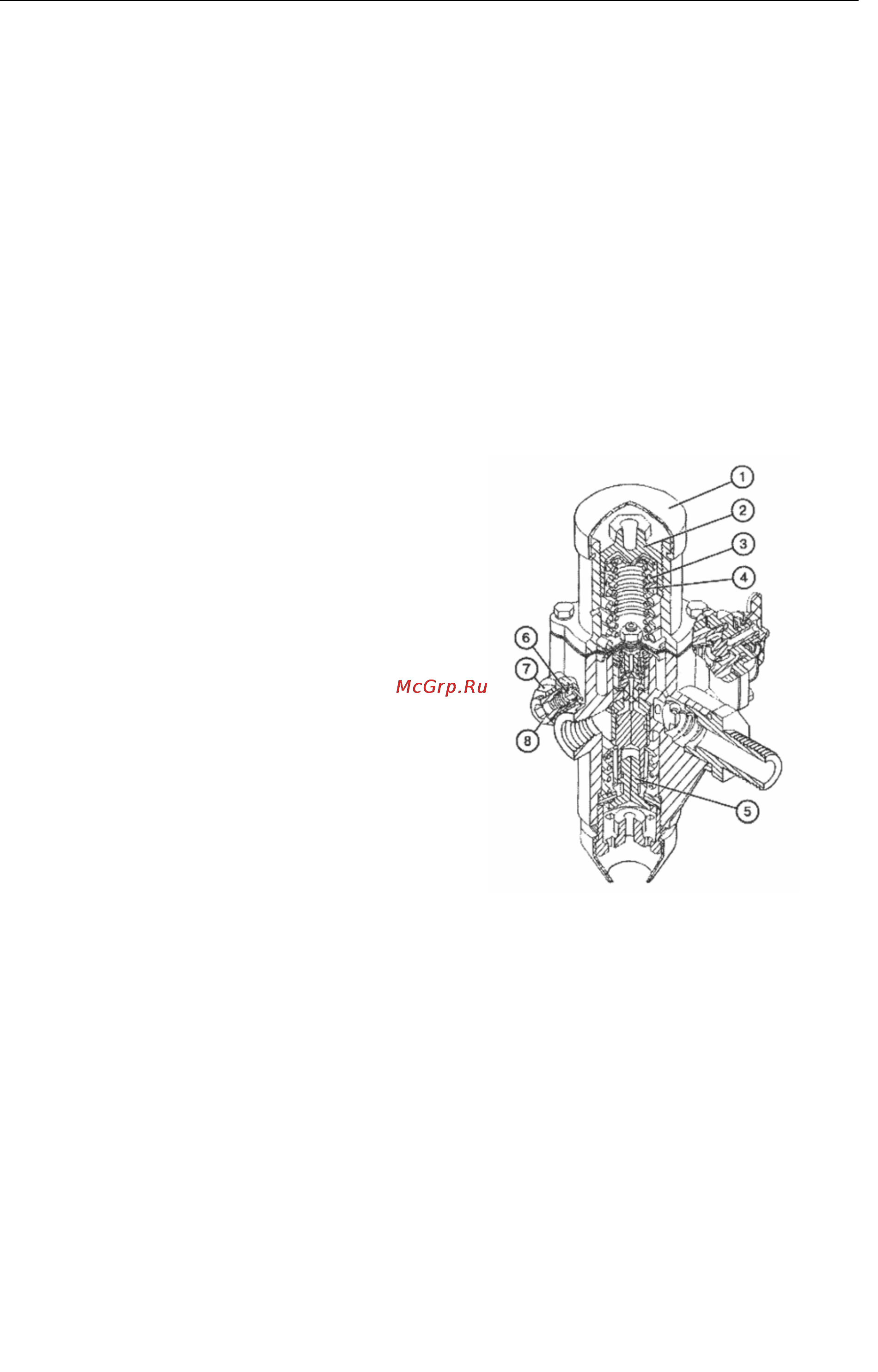

• Снимите колпак (1).
• С помощью гаечного ключа ввин-
тите крышку (2) в корпус до упора.
• Запустите двигатель. Включите
компрессор и заполните баллон
сжатым воздухом до срабатывания
предохранительного клапана (6)
при давлении 8,5-10 кгс/см
2
. если
клапан срабатывает при давлении
выходящем за указанные пределы,
произведите его регулировку с по-
мощью винта (8), предварительно
ослабив и затем затянув контргай-
ку (7).
• Постепенно вывинчивая крышку
(2), отрегулируйте усилие пружин
(3,4) так, чтобы давление воздуха в
баллоне, при котором происходит
открытие разгрузочного клапана
(5), составляло 7,7-8,0 кгс/см
2
• Зафиксируйте это положение
крышки (2) с помощью краски, на-
носимой на резьбовую часть кор-
пуса и наденьте колпак (1).
• Приоткройте в баллоне клапан
удаления конденсата и снизьте
давление воздуха до 6,5-7,0
кгс/см
2
. При этих величинах давле-
ния клапан (5) должен закрыться и
переключить компрессор на на-
полнение баллона сжатым возду-
хом.
• Отсоедините от баллона контроль-
ный манометр.
