Техническое обслуживание БЕЛАРУС серии «900»
196
Операция 25. Проверка затяжки
болтов хомутов воздуховодов ОНВ
(Беларус-900.3/920.3/950.3/ 952.3)
Проверьте, и, если необходимо, под-
тяните болты хомутов воздуховодов
ОНВ. Момент затяжки болтов хомутов
воздуховодов ОНВ должен быть от 10
до 15 Н⋅м.
Операция 26. Проверка герметич-
ности магистралей пневмосистемы.
• Доведите давление в пневмосисте-
ме до 6,0...6,5 кгс/см
2
(по указателю
давления воздуха на щитке прибо-
ров) и заглушите двигатель.
• Проверьте по манометру, чтобы
падение давления за 30 мин не пре-
вышало 2,0 кгс/см
2
. В противном
случае, установите место утечки
воздуха и устраните недостаток.
Операция 27. Управление задним
ВОМ.

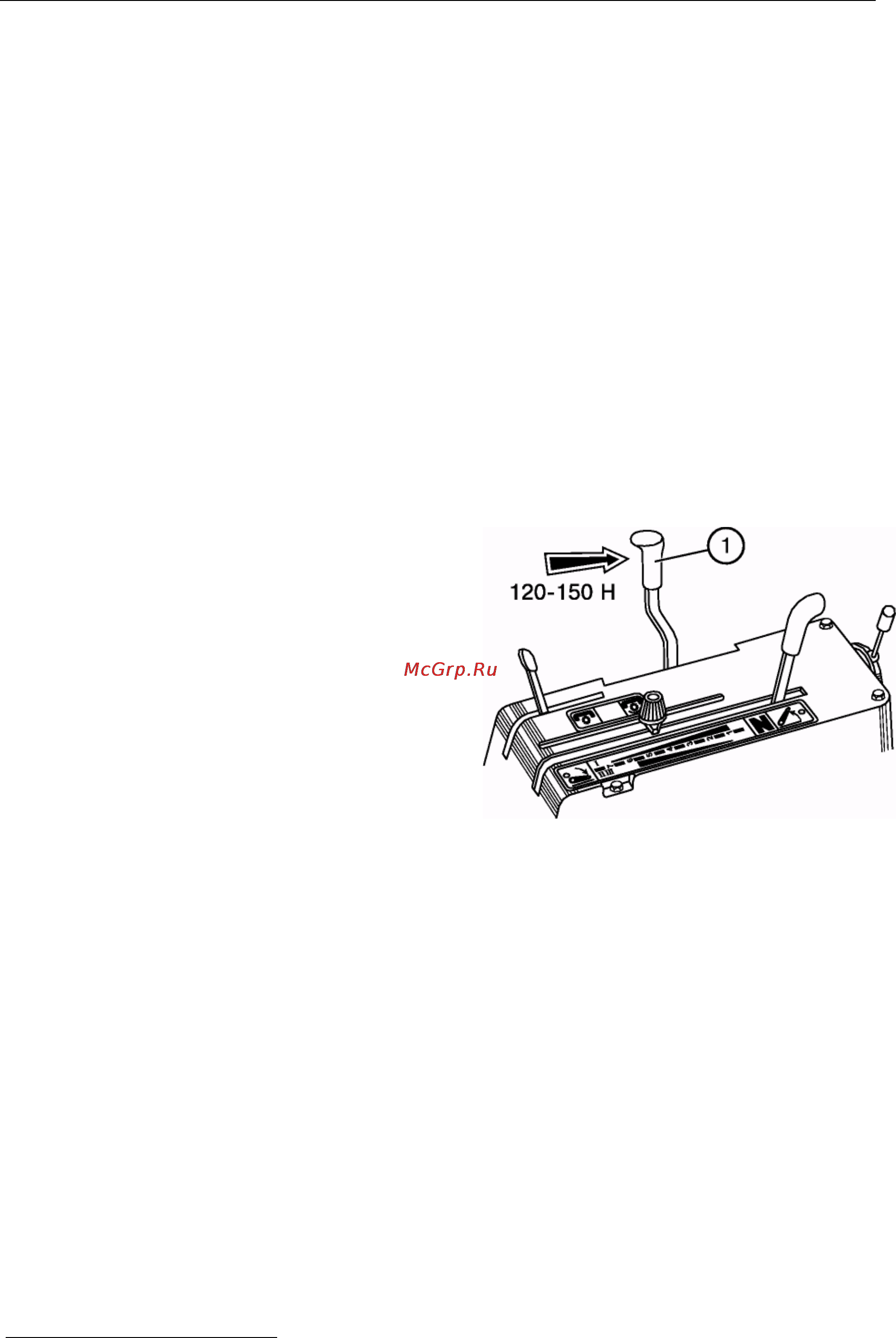

Усилие на рычаге (1) при переключе-
нии из положения «Вкл» в положение
«Выкл» и наоборот должно быть в
пределах 120...150 Н (12...15 кгс). Пе-
реключение должно быть четким.
Операция 28
*
. Сходимость перед-
них колес.
Схождение передних колес должно
быть в пределах 0...8 мм. Если необ-
ходимо, произведите регулировочные
операции согласно рекомендациям,
приведенным в разделе «Регулиров-
ки».
*
Операцию ТО проводите через каждые 250
часов работы.
