БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
147
5.6.1.1 Управление гидроприводом заднего ВОМ
Управление фрикционной муфтой и
тормозом заднего ВОМ (Рис.5.6-2) осу-
ществляется краном 85-4216115, кото-
рый крепится к фланцу, установленному
на правой плоскости корпуса заднего
моста.
Кран управляется тягой 2, установ-
ленной в боковом пульте управления,
рукоятка 1 которой выведена на панель
щитка и имеет два положения:
• Крайнее верхнее - "ВОМ включен"
• Крайнее нижнее - "ВОМ выключен -
включен тормоз хвостовика ВОМ"
Тяга управления гидроприводом соеди-
нена бонкой 5 с поворотным рычагом
крана.
Регулировка тяги управления ВОМ
производится следующим образом:
Установить рукоятку 1 тяги и рычаг
крана в нижнее положение. Изменяя
длину тяги 2 путем перемещения
бонки 5 по тяге 2 до совмещения её с
отверстием рычага крана, соедините
их и зашплинтуйте. После регули-
ровки затяните контргайки 4 и про-
верьте работу механизма управле-
ния, сделав не менее пяти переклю-
чений. Тяга должна под действием
приложенного усилия не более 30 Н
без заеданий перемещаться и фик-
сироваться в двух крайних поло-
жениях.

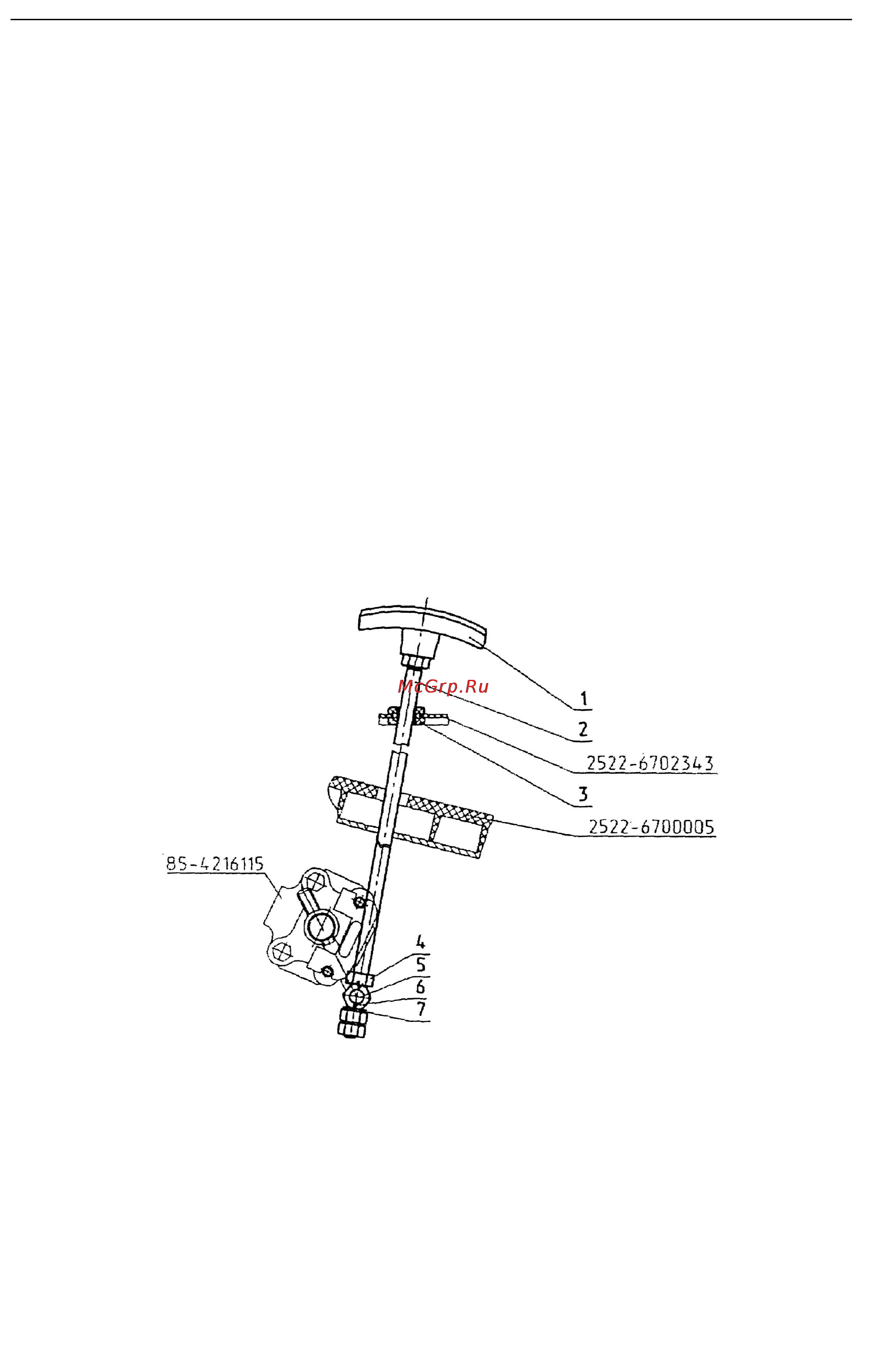

Рис.5.6-2 Управление гидроприводом заднего ВОМ:
1 - рукоятка; 2 - тяга;3 - втулка; 4 - гайка;5 - бонка;6 - шплинт; 7 – шайба
