МЛ131-0000010 РЭ 10

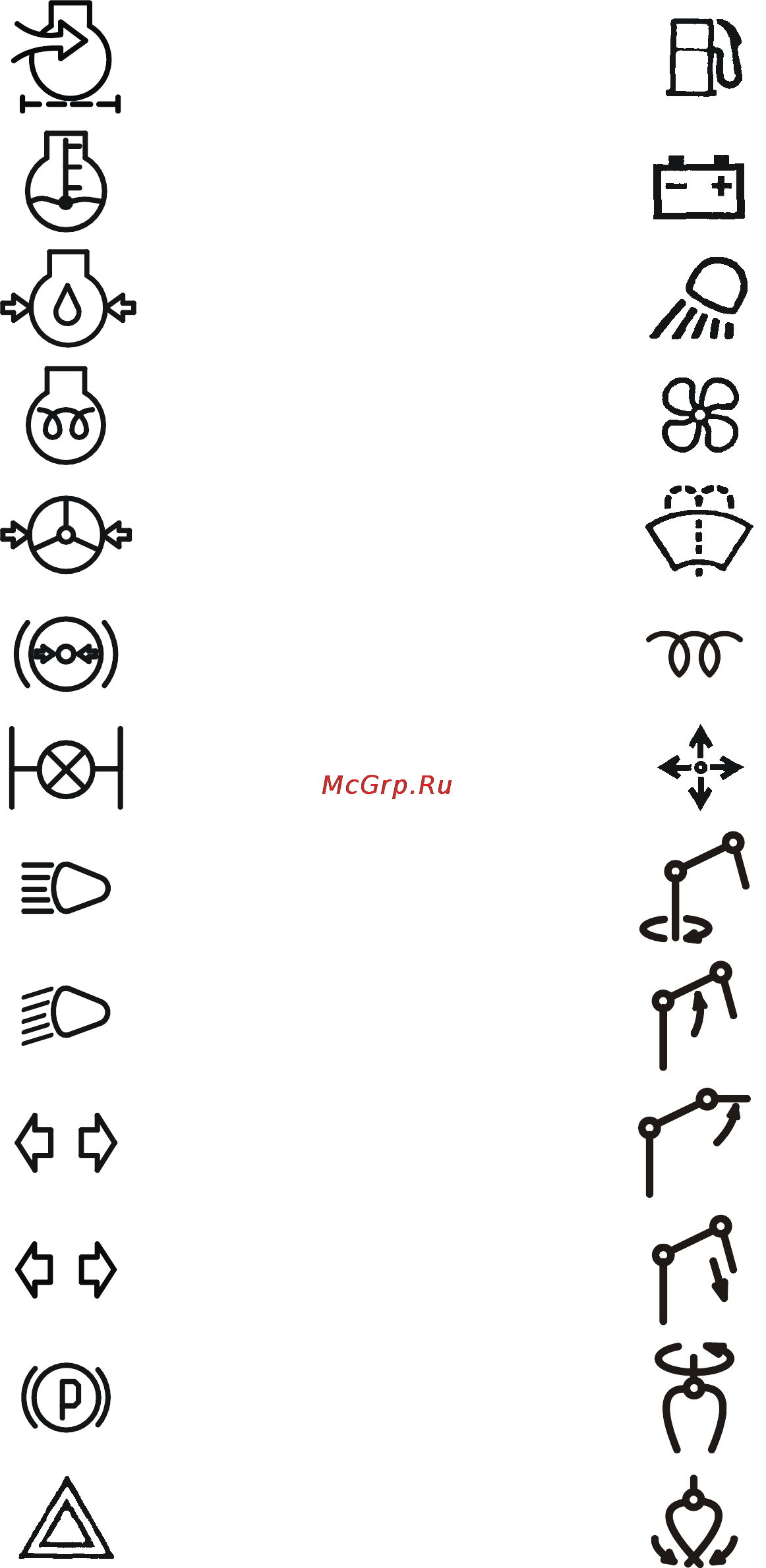

Условные обозначения
Ниже приведены символы для органов управления и устройств отобра-
жения информации с указанием их значений:
Фильтр для воздуха, всасы-
ваемого в двигатель
Топливо
Температура охладителя
двигателя
Зарядка аккумуляторной ба-
тареи
Давление моторного масла
Рабочее освещение
Электрический пред-
пусковой подогреватель
Вентилятор (проветриваю-
щий)
Уровень масла в баке гид-
ропривода
Стеклоомыватель ветрового
стекла
Давление в тормозной сис-
теме
Спираль электрофакельного
подогревателя
Блокировка дифференциала
Манипуляции управлением
Фары – основной (дальний)
свет
Управление поворотом ко-
лонны
Фары – ближний свет
Управление подъемом стре-
лы
Сигнал поворота
Управление подъемом руко-
яти
1
Сигнал поворота прицепа
Управление удлинителем
рукояти
Стояночный тормоз
Управление поворотом рота-
тора
Аварийная сигнализация
Управление закрыванием
клещевого захвата
