МЛ131-0000010 РЭ 68
1
2
3

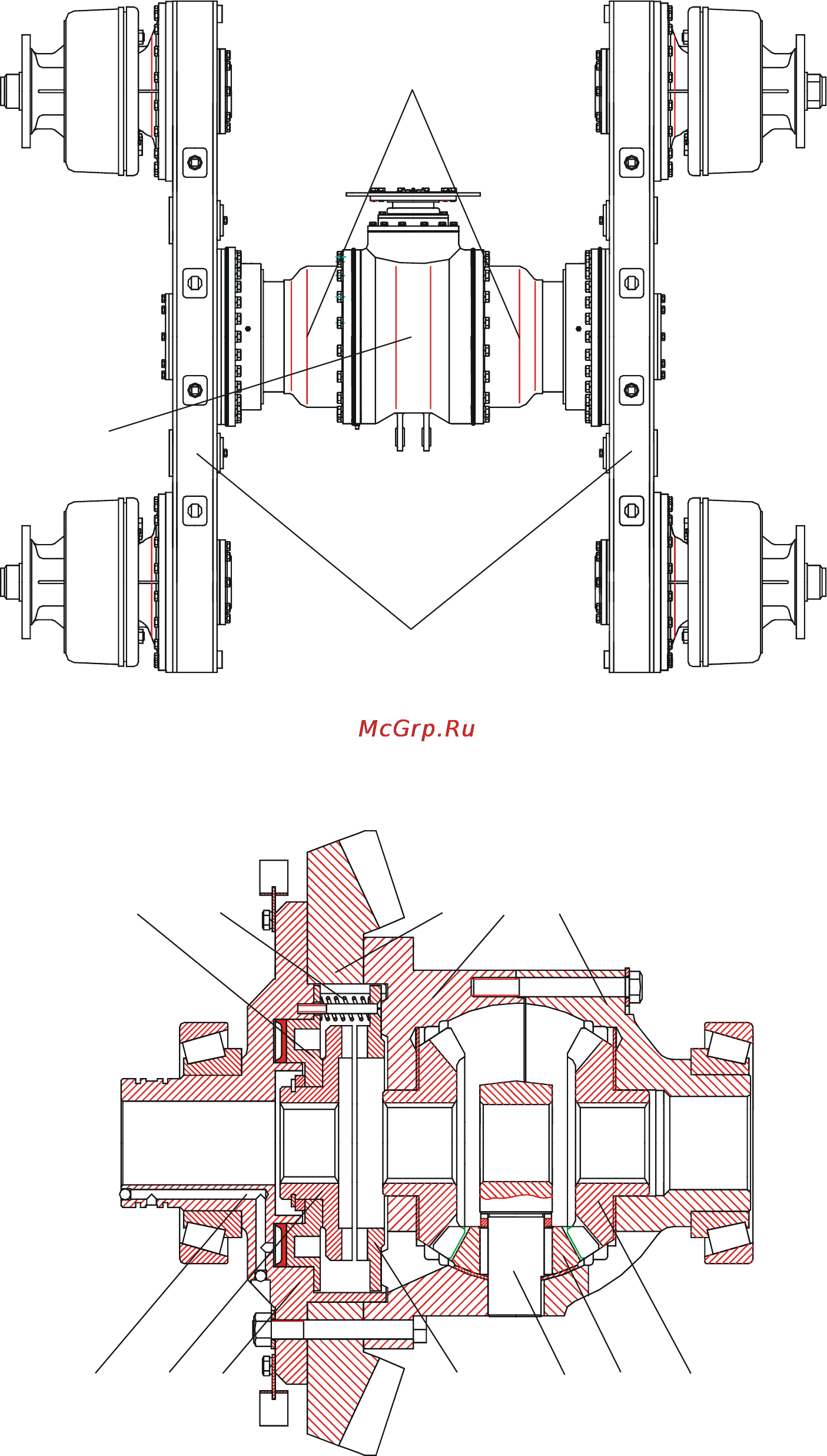

1 – редуктор; 2 – рукава; 3 – балансиры
Рисунок 1.29 – Тандемная тележка
1 2 3 4 5
12 11 10 9 8 7 6
1 – поршень; 2 – пружина; 3 – ведомая шестерня главной передачи;
4 – корпус; 5 – крышка; 6 – полуосевая шестерня; 7 – сателлит;
8 – крестовина; 9, 11– полумуфты; 10 – механизм блокировки; 12 - канал
Рисунок 1.30 – Дифференциал
