МЛ131-0000010 РЭ 102
4
3
1
2
56
7
8910
11 12
13
14
15
16
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7

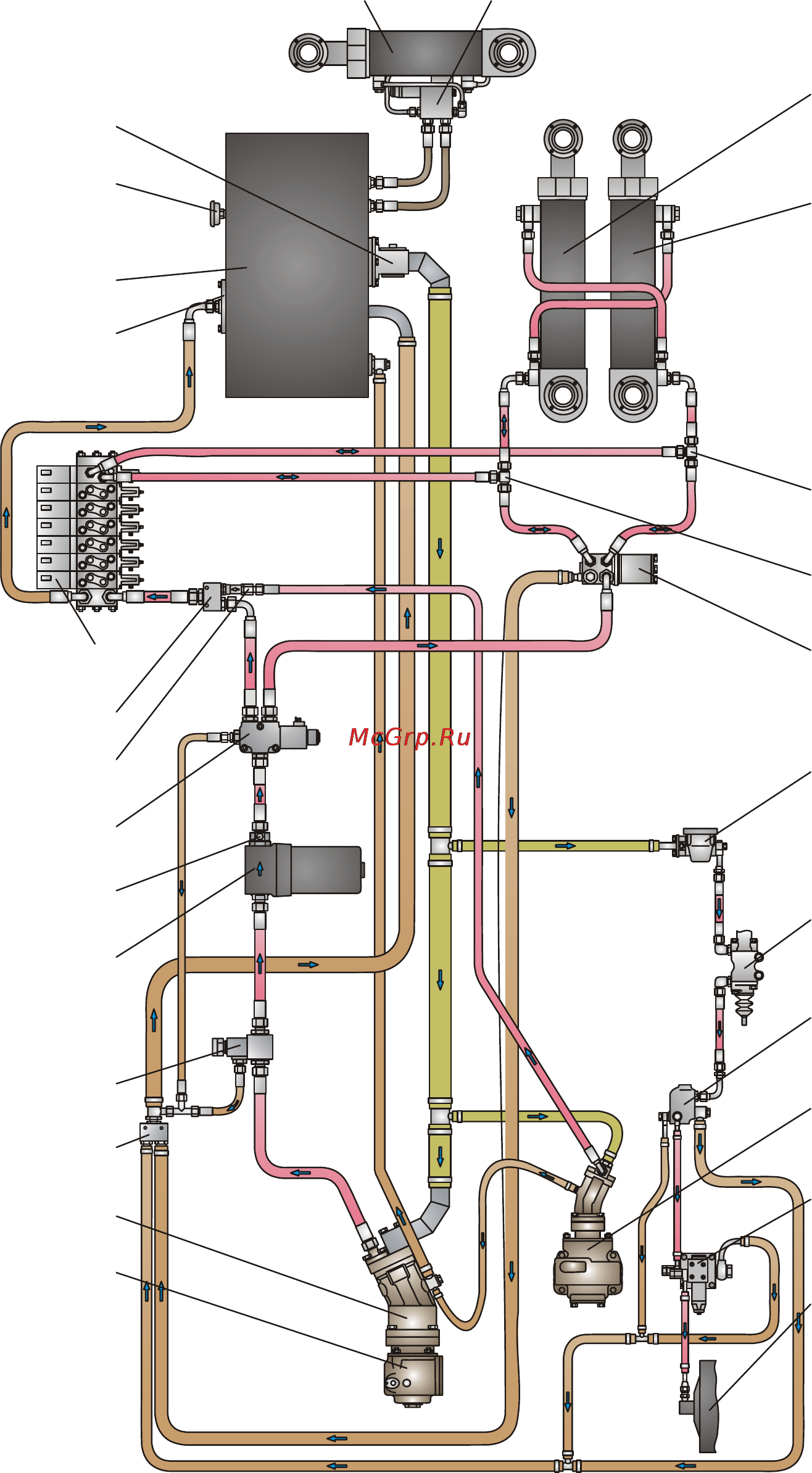

1 – привод насоса; 2 – насос аксиально-поршневой; 3 – колодка сливная; 4 – клапан предохранительный; 5 – фильтр напорный;
6 – гнездо для подключения манометра; 7 – клапан электромагнитный; , 8 – клапан обратный; 9 – колодка напорная;
10 – распределитель управления манипулятором; 11 – фильтр сливной; 12 – бак гидропривода; 13 – фильтр воздушный (сапун);
14 – кран заправочный; 15 – гидроцилиндр блокировки горизонтального шарнира соединения рам; 16 – гидрозатвор;
17, 18 – гидроцилиндр рулевого управления; 19, 20 – тройник; 21 – насос-дозатор рулевого управления; 22 –
насос шестерен-
ный; 23 – гидроусилитель сцепления; 24 – кран блокировки дифференциала; 25 – насос аксиально-поршневой с приводом; 26 –
распределитель разблокировки дифференциала; 27 – бустер блокировки дифференциала
Рисунок 1.49 – Гидропривод машины с джойстиковым управлением манипулятором
