Беларус МЛ131 [114/233] 18 17 16 15 14 13 12

МЛ131-0000010 РЭ 114

1 2 3 4

14 1

20 21

24 2

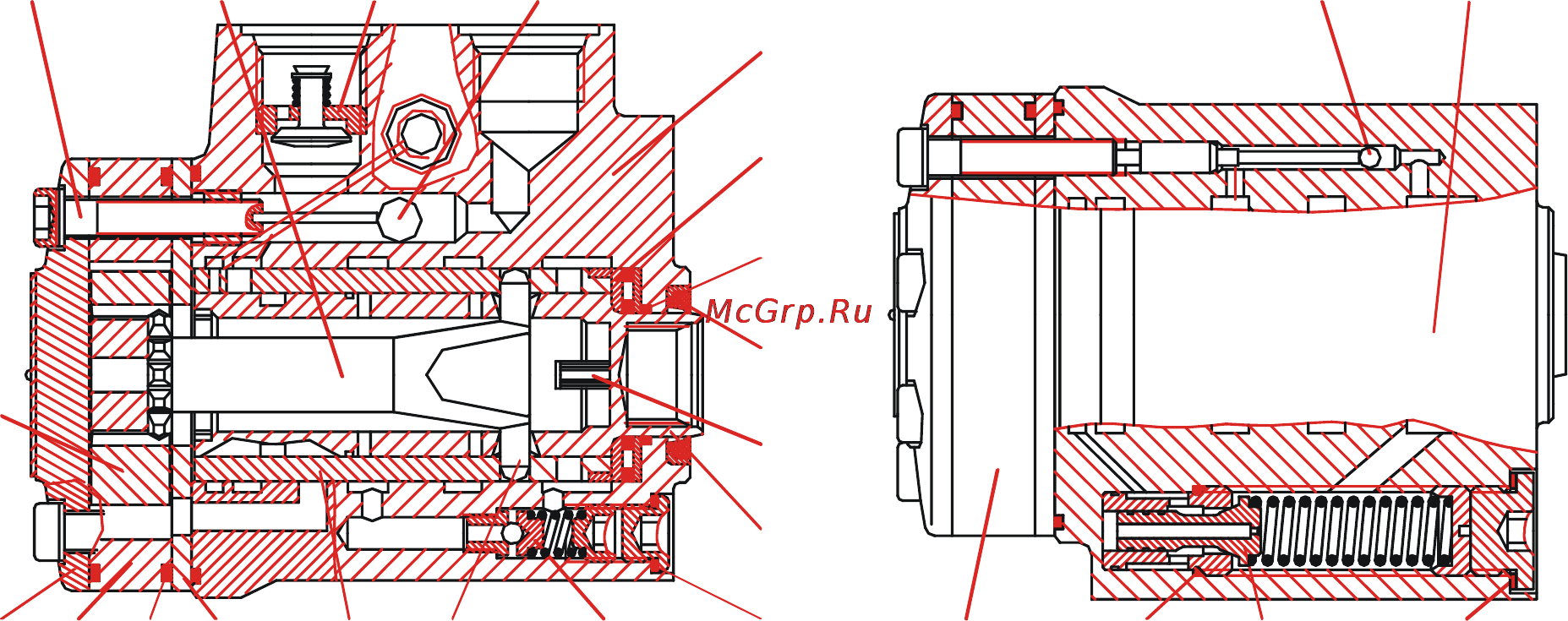

1 – болт; 2 – кардан; 3, 4 – обратный клапан; 5 – корпус;

6 – подшипник; 7 – уплотнение; 8 – пыльник; 9 – плоские

пружины; 10 – золотник; 11, 16, 22, 24 – уплотнительные

кольца; 12 – противоударный клапан; 13 – штифт;

14 – гильза; 15, 18 – крышка; 17 – венец; 19 – звезда;

20 – подпитывающий клапан; 21 – гидрораспределитель;

23 – предохранительный клапан; 25 – героторный дози-

рующий узел

Рисунок 1.53 – Насос-дозатор
