Беларус МЛ131 [118/233] 3 4 5 6

МЛ131-0000010 РЭ 118

1 2 3 4 5

6 7 8

5 4 3

20 19 18 17 16 15 14 13 12 11 10 9

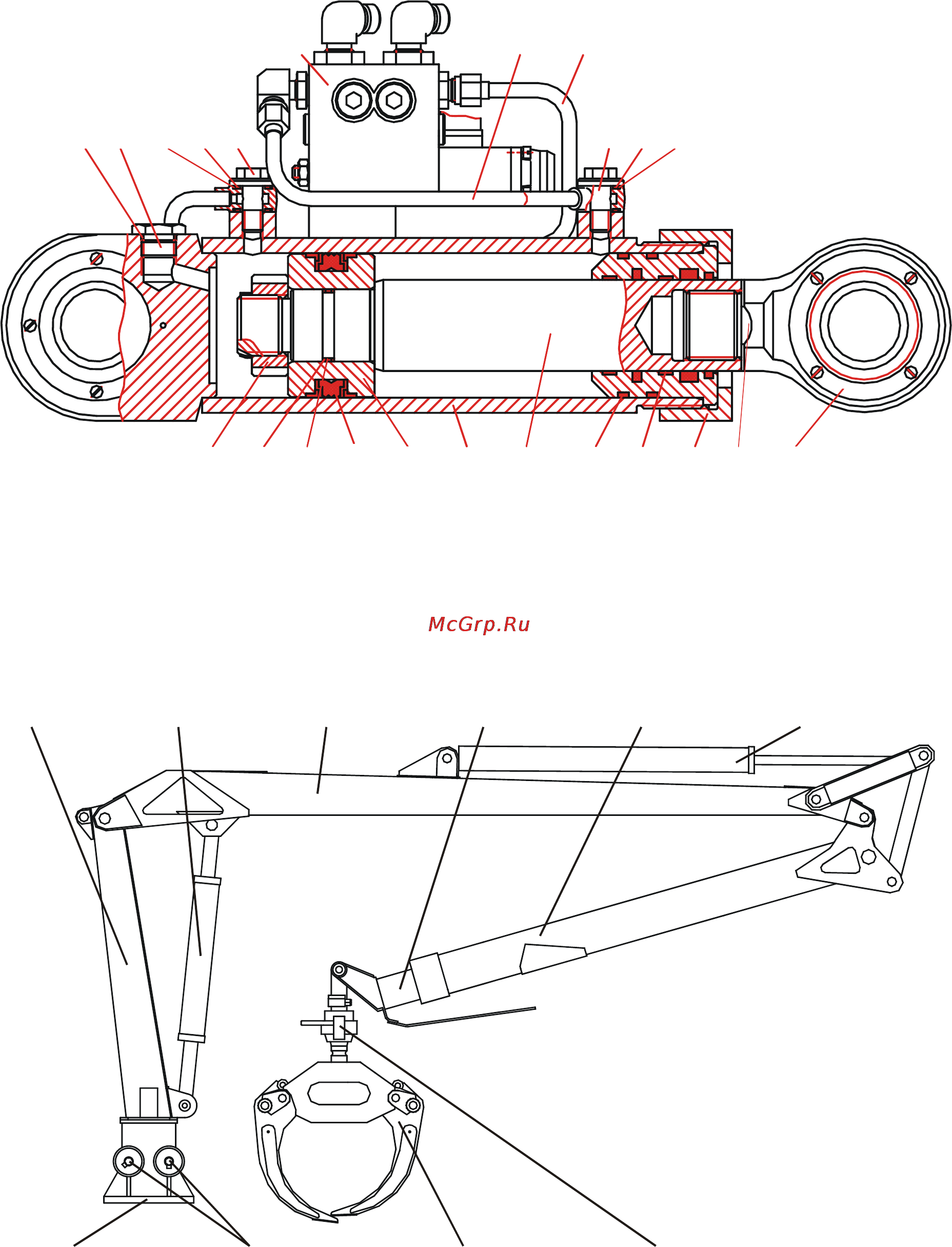

1, 4, 13, 18 – кольцо уплотнительчное; 2 – заглушка; 3, 19 – кольцо защитное;

5 – болт угольника; 6 – гидрозатвор; 7, 8 – трубопровод; 9 – проушина;

10 – шайба; 11 – гайка; 12 – штоковое уплотнение; 14 – шток; 15 – корпус гид-

роцилиндра; 16 – поршень; 17 – поршневое уплотнение; 20 – гайка.

Рисунок 1.55 – Гидроцилиндр блокировки шарнира

1 2 3 4 5 6

10 9 8 7

1 – колонна; 2 – гидроцилиндр стрелы; 3 – стрела; 4 – выдвижная секция руко-

яти (удлинитель); 5 – рукоять; 6 – гидроцилиндр подъема рукояти;

7 – ротатор; 8 – клещевой захват; 9 – гидроцилиндры поворота колонны;

10 – корпус установки колонны

Рисунок 1.56 – Манипулятор
