МЛ131-0000010 РЭ 32
ФИЛЬТР ЗАСОРЕН
МАСЛО
ДВИГАТЕЛЬ
СИГНАЛ
ДВИЖЕНИЕ
ЗАПРЕЩЕНО
1
ПОГРУЗКА

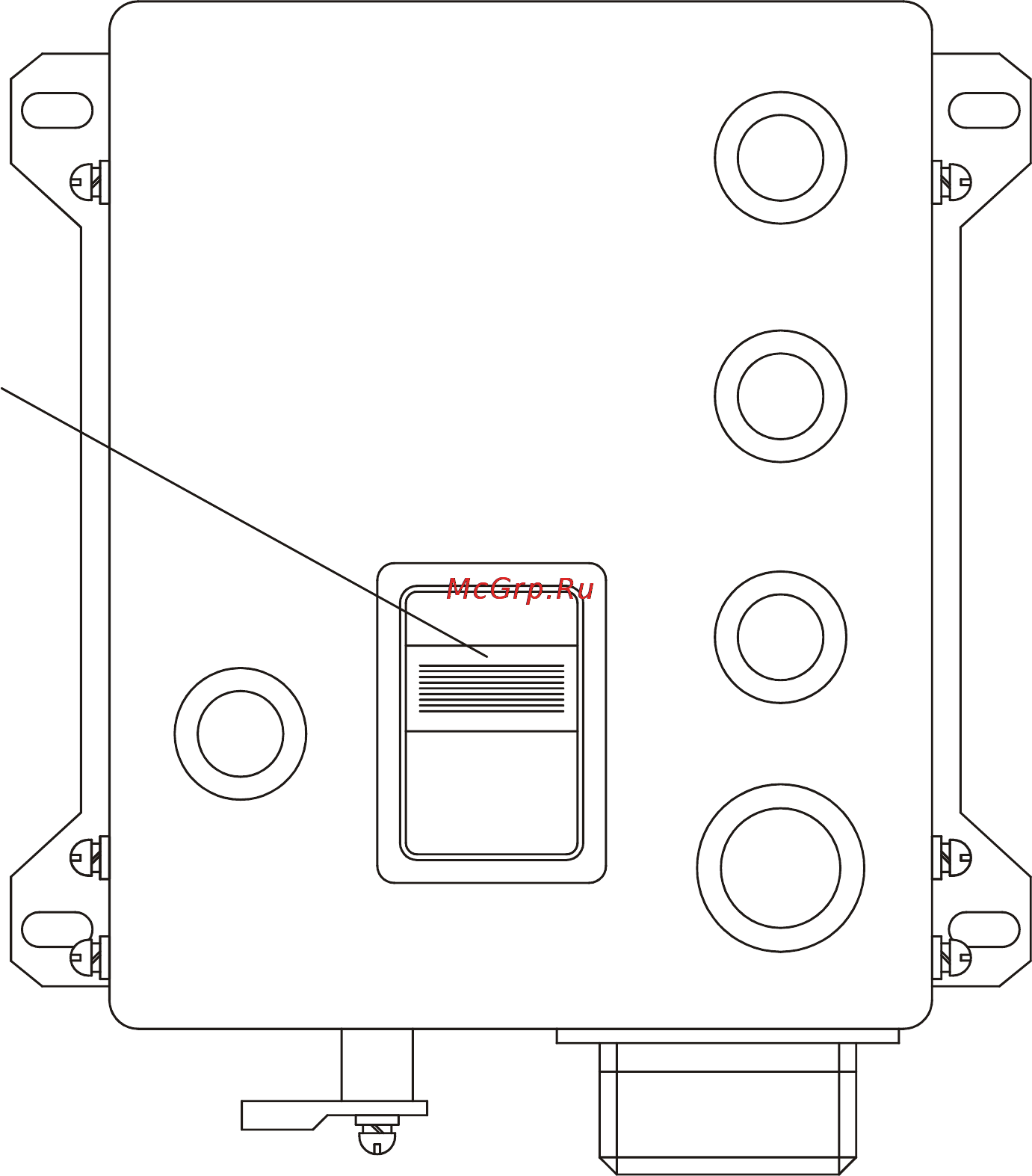

1 – включатель блокировки шарнира сочленения рам
Рисунок 1.5 – Задний щиток приборов
