МЛ131-0000010 РЭ 122
б)
1
2
3
4
567
8
10
11
12
131415161718
20 19
- теплый воздух
- холодный воздух
- подогретый воздух
а)

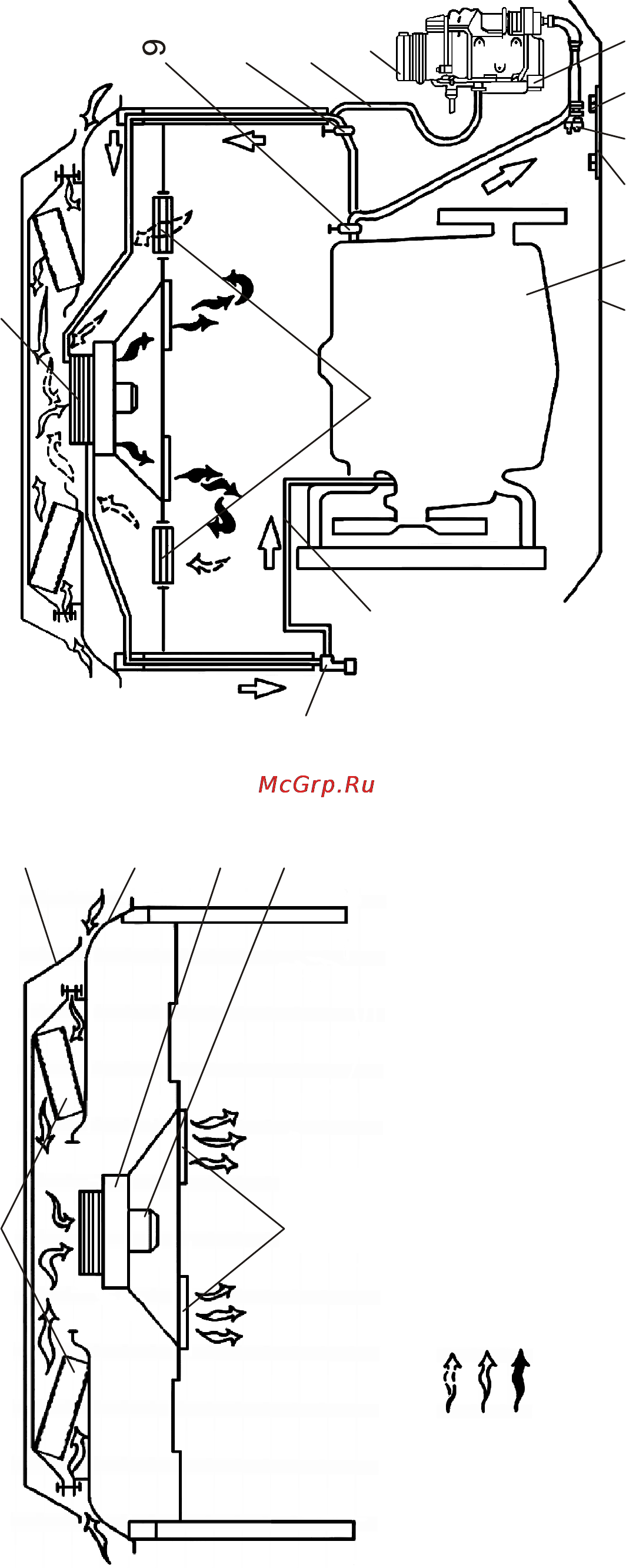

а – работа в режиме вентиляции; б – работа в режиме отопления;
1 – бумажный фильтр; 2 – крыша кабины; 3 – панель кабины; 4 – вентилятор; 5 – электродвигатель; 6 – решет-
ка воздухораспределителя; 7, 10 – краны слива воды из отопителя; 8 – радиатор отопителя; 9 – кран отопителя;
11 – шланг; 12 – отопитель; 13 – кнопка ограничителя нагрева; 14 – болт; 15 – кран слива отопителя; 16 – люк;
17 – двигатель; 18 – поддон; 19 – отверстия рециркуляции; 20 – рукав
Рисунок 1.57 – Система вентиляции
и отопления
