МЛ131-0000010 РЭ 107

2122 20 17 16 15

109

2111

1819

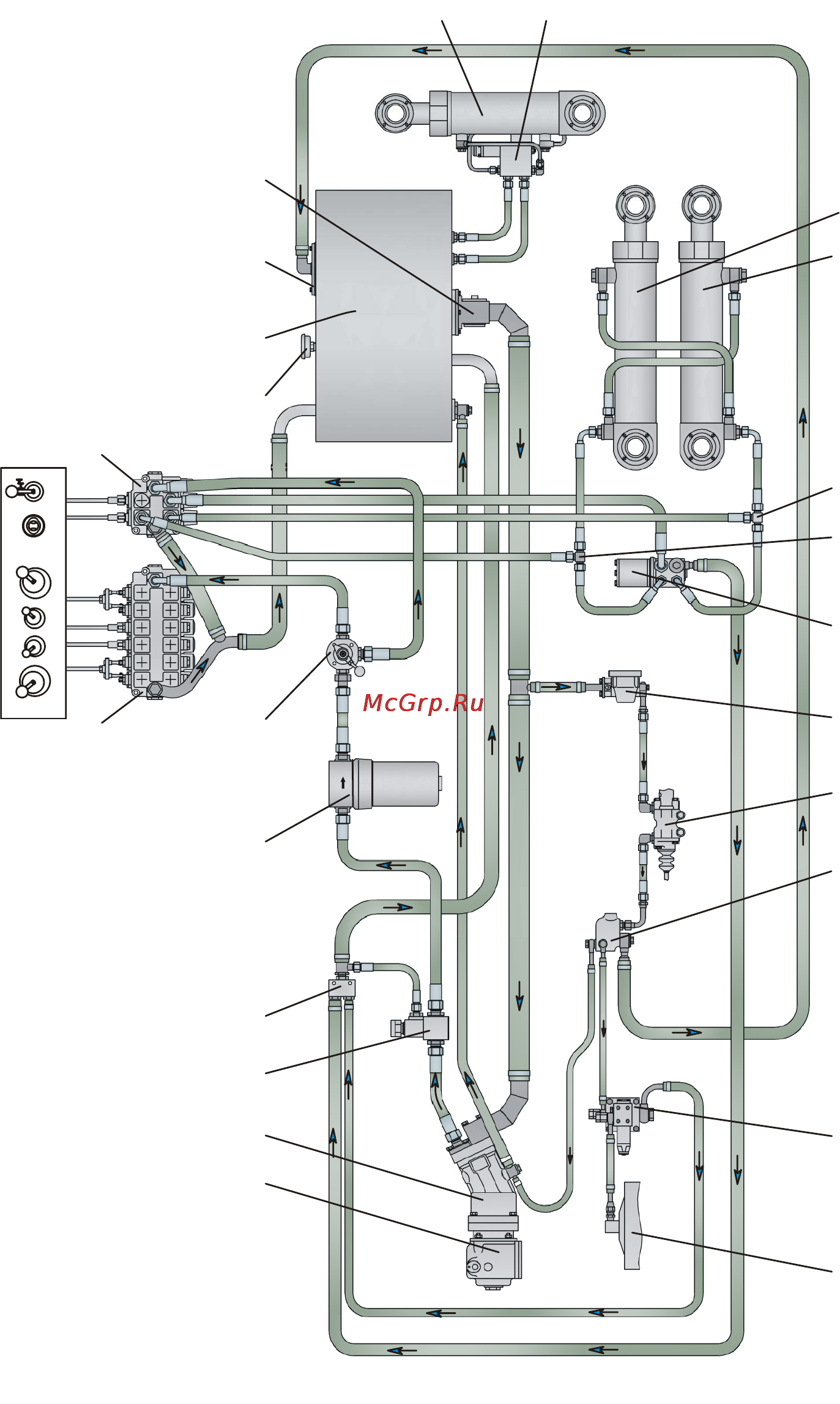

1 – привод насоса; 2 – насос аксиально-поршневой; 3 – клапан предохранительный; 4 – колодка сливная; 5 – фильтр напорный;

6 – кран; 7 – распределитель управления манипулятором; 8 – распределитель рулевого управления; 9 – фильтр воздушный (са-

пун); 10 – бак гидропривода; 11 – фильтр сливной; 12 – кран заправочный; 13 – гидроцилиндр блокировки горизонтального

шарнира соединения рам; 14 – гидрозатвор; 15, 16 – гидроцилиндр рулевого управления; 17, 18 – тройник; 19 – насос-дозатор

рулевого управления; 20 – насос шестеренный; 21 – гидроусилитель сцепления; 22 – кран блокировки дифференциала

;

23 – распределитель разблокировки дифференциала; 24 – бустер блокировки дифференциала

Рисунок 1.50 – Гидропривод машины с рычажным управлением манипулятором
