МЛ131-0000010 РЭ 117

1 2 3 4 5 6 7 8 9 10 11 12 13

29 28 27 26 25 24 23 22 21 20 19 18 17 16

31 30

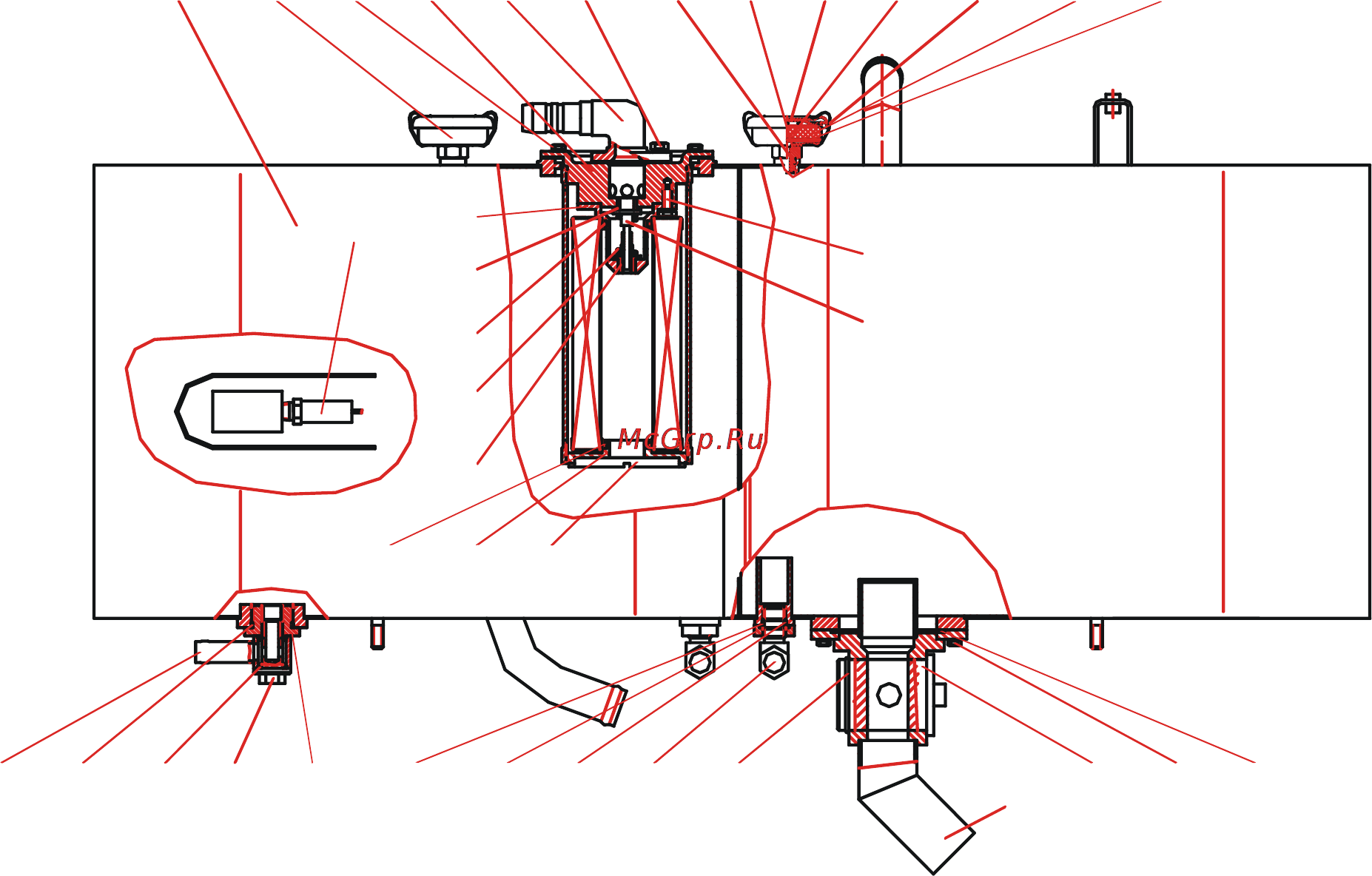

1 – бак; 2 – сапун; 3, 6, 14, 17 – болт; 4 – фланец; 5, 21, 29 – угольник;

7, 16, 22, 24, 27, 28, 32, 35 – кольцо уплотнительное; 8 – корпус сапу-

на; 9 – стакан; 10 – фильтр грубой очистки; 11 – защелка; 12 – фильтр

тонкой очистки; 13 – сетка сапуна; 15 – клапан; 18 – пробка; 19 – кор-

пус крана; 20 – стопорное кольцо; 23 – гайка; 25 – переходник;

26 – болт угольника; 30 – крышка; 31 – прокладка; 33 – направляю-

щая; 34 – пружина; 36 – седло; 37 – корпус клапана; 38 – датчик ми-

нимального уровня

Рисунок 1.54 – Бак гидросистемы
